华为SMU06C 站点监控单元
2.1.1 配置
面板

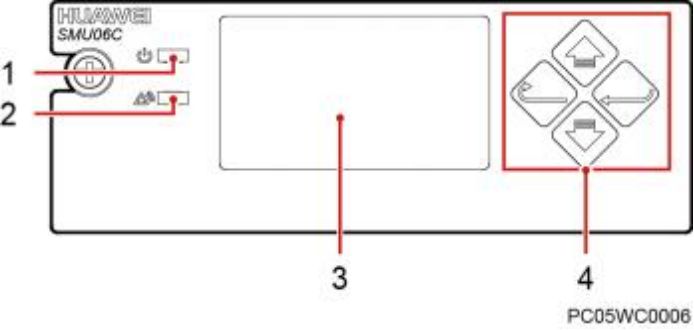

SMU06C 面板如图 2-1所示。
图2-1 SMU06C 面板
（1）运行指示灯 （2）告警指示灯 （3）液晶显示屏 （4）按键
指示灯
SMU06C 面板指示灯说明如表 2-1所示。
表2-1 SMU06C 面板指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
名称 | 颜色 | 状态 | 说明 |
|
| 慢闪 （0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
告警指示灯 | 红色 | 常灭 | 无紧急或重要告警 |
常亮 | 有紧急或重要告警 |
