华为PowerCube 1000 ICC330-HA1-C4 室外机柜

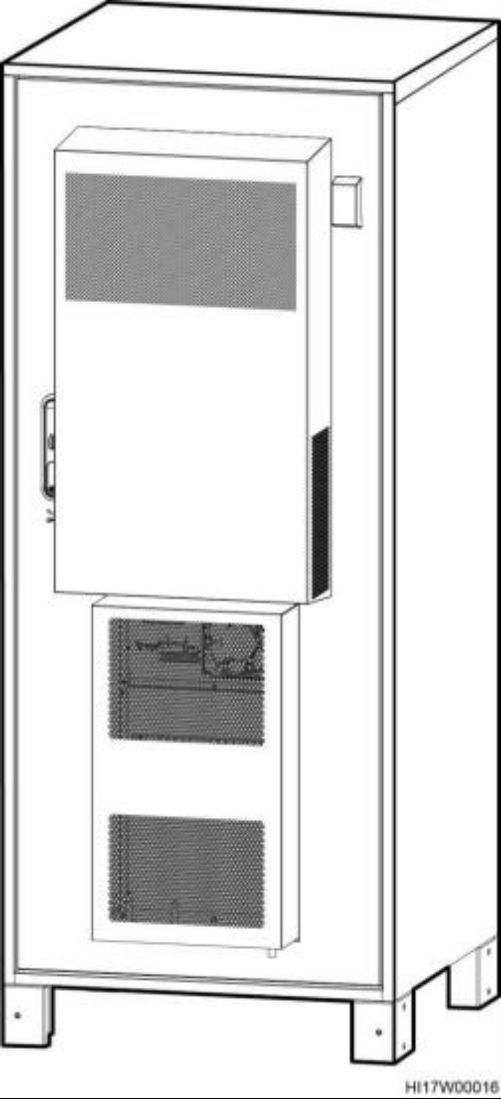

图3-8 ICC330-HA1-C4 的外观
内部结构
图3-9 ICC330-HA1-C4 的内部结构
（1）温控供电转接盒 （2）ACDU （3）接地排
（4）RTN+母排 （5）电池安装空间 （6）热交换内循环风扇
（7）DCDU-400AN2 （8）热交换外循环风扇 （9） -48V 母排
（10）空调
技术指标
表3-6 ICC330-HA1-C4 的技术指标
项目 | 说明 |
室外机柜 | 温控： l 设备舱：热交换，换热能力 150W/K l 电池舱：直流空调，600W 制冷量 外形尺寸（高×宽×深）：1600mm×650mm×650mm 重量： l <110kg（带包装） l <100kg（不带包装） 安装方式：落地安装/楼顶安装/靠墙安装 维护方式：前维护 走线方式：下进下出 |
电池安装空间 | ESM-4850A1（最大 250Ah） |
用户设备安装空 间 | 7U |
用户空间支持热 耗 | 300W～350W |
工作温度 | 0℃~+45℃（包含太阳辐射），配加热盒后可支持-20℃ |
运输温度 | -40℃~+70℃ |
存储温度 | -40℃~+70℃ |
工作湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m（在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃) |
噪声等级 | 满足 GR487 要求，噪声声压≤65dB@1.5m（环境温度 45℃时） |
防护等级和工作 环境 | IP55 ，C 类环境 |
其他要求 | l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求 |
