华为ETP48400 嵌入式电源

产品说明

华为ETP48400  嵌入式电源

2.3.1 系统组成

ETP48400  电源系统由系统插框、整流模块、监控模块组成。整流模块型号为 R4850G2，监控模块型号为 PMU 10A。

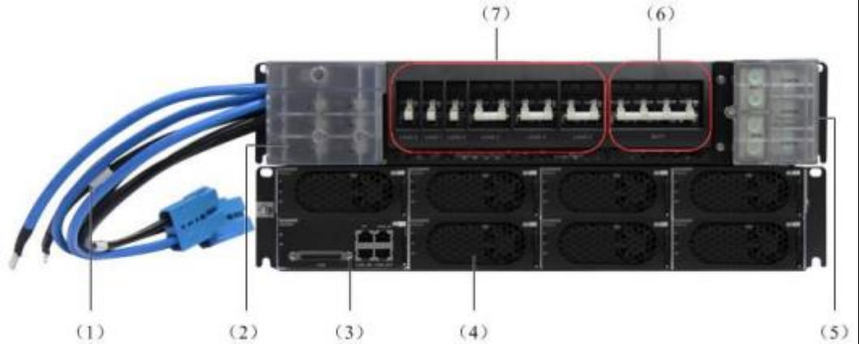

图2-3  ETP48400 外观





（1）BLVD 负载线

（LOAD0-LOAD2）

(2)交流输入端

(3)监控模块

(4)整流模块

(5)电池及 LLVD 负载

（LOAD3-LOAD5）接线端

(6)电池空开

(7)负载空开

（LOAD0-LOAD5）






2.3.2 系统配置

表2-1  系统配置表



系统组成

配置

描述

交直流配电框

1

l 提供交直流配电功能，满足系统配电应 用。

l 详细请参见3.1  交直流配电插框。

整流模块 R4850G2

1-7

l 整流模块额定输出电流为 50A。

l 请参见3.2  整流模块。

监控模块 PMU 10A

1

l 具有通信、告警、在线升级功能。

l 请参见3.3  监控模块。
