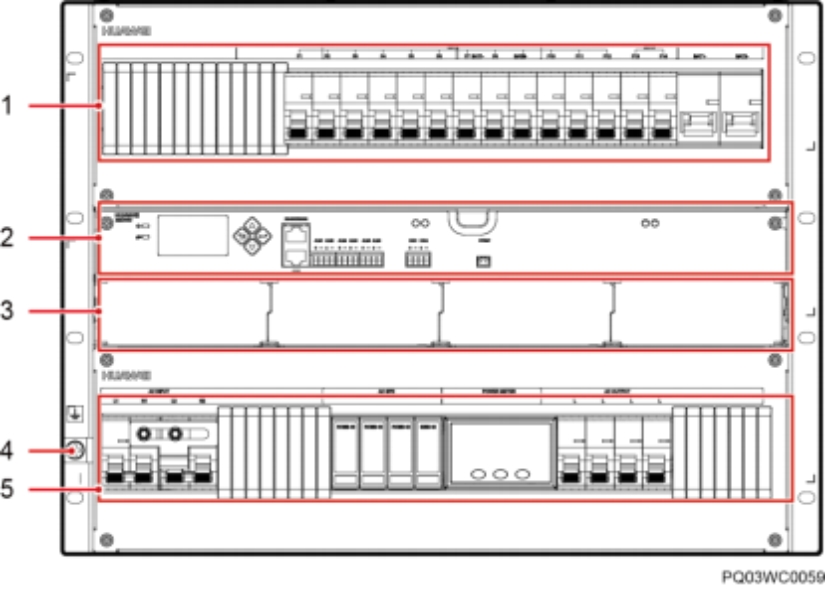

图3-1 ETP48200-C5B7、ETP48200-C5B8 外观介绍

（1）直流配电单元      （2）SMU06C1                    （3）整流模块安装空间

（4）接地螺丝          （5）交流配电单元

L口说明

插框出厂时，RTN+母排已默认与插框 PE 短接。

ETP48200-C5B7, ETP48200-C5B8  嵌入式电源

用户手册                                                                             3  部件介绍

3.2 配电单元

ETP48200-C5B7 、ETP48200-C5B8 直流配电单元如图 3-2所示，交流配电单元如图 3-3 所示，配电规格如表 3-1所示。

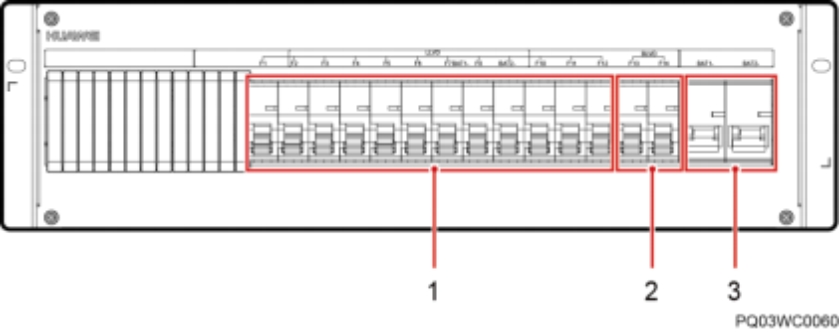

图3-2  直流配电单元

（1）LLVD 空开           （2）BLVD 空开           （3）电池空开

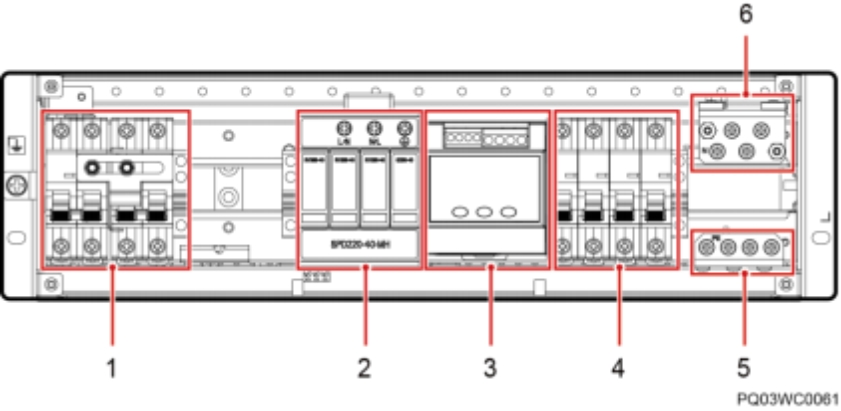

图3-3  交流配电单元（无盖板）

（1）交流输入空开           （2）交流防雷器          （3）智能电表

（4）交流输出空开           （5）PE 排               （6）N 接线排

表3-1  配电规格

C口说明

电源使用时需注意电源所带负载功耗不能超过交流空开所能支持的最大输入功率，否则交流空开 有脱扣风险，若确有需求，则需要将交流输入空开替换成合适的较大通流能力的空开。
