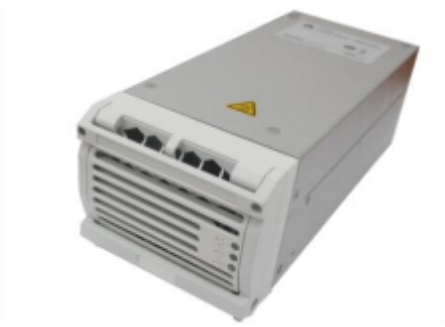

华为R4850G1 整流模块
效率 | 峰值效率≥96% ≥95%（230VAC ，25%~90%负载） |
高×宽×深 | 88.9mm × 103mm×243mm |
重量 | ≤2.83kg |
冷却方式 | 内置风扇（具有温控调速功能） |
产品概述
R4850G1是一款高效率 、高功率密度的数字化整 流模块，实现宽范围电压输入， 53.5V DC默认输 出。具有软启动功能、完善的保护功能、低噪音、 可并联使用等优点。通过电源监控实现整流模块状 态、负载的实时监测和输出电压调节功能。
关键特征
• 宽输入电压范围
• 宽工作温度范围
• 低总谐波失真（THD）
• 全数字化控制
• 支持热插拔功能
• 支持智能电表
• 支持RS485通信功能
• 支持LED显示告警
• 支持调压、调流、均流功能
• 支持320V AC离线功能
• 满足RoHS要求
• 通过TUV 、CE 、UL认证，获得CB证书
使用环境
项目 | 指标 |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+75℃ |
相对湿度 | 5％~95％（无冷凝） |
海拔高度 | ≤4000m |
注: 3000m~4000m，海拔每升高200m，温度降低1℃。
电气特性
项目 | 指标 |
输入特性 |
工作电压 | 85V AC~300V AC |
频率 | 45Hz~66Hz； 额定值为50Hz/60Hz |
额定输入电流 | ≤17A |
功率因数 | ≥0.99（50%~100%负载） |
THD | ≤5%（50%~100%负载） |
输出特性 |
输出电压 | 42V DC~58V DC 默认值为53.5V DC |
线性降功率 | 3000W (176V AC~300V AC) 3000W-1200W (176V AC~85V AC) |
稳压精度 | ≤±0.6％Vo |
纹波和噪声 | ≤200mVp-p （带宽≤20MHz） |
动态响应 | • 25%~50% 、50%~75%跳变： −超调： ≤±5% −恢复时间：≤200µs (±0.6%Vo） |
待机功耗 | ≤5W |
开机启动时间 | 3s~10s |
输出保持时间 | >10ms |
电话衡重杂音电压 | ≤2mV |
宽频杂音电压 | ≤ 50mV (3.4kHz~150kHz) ≤ 20mV (0.15MHz~30MHz) |
