详细说明

华为ETP48200-C5B6 嵌入式电源

产品说明

华为ETP48200-C5B6 嵌入式电源

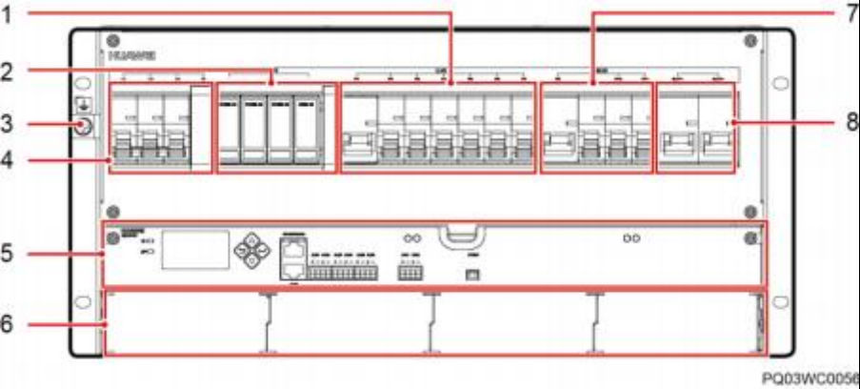

图3-1  ETP48200-C5B6 内部结构图



（1）LLVD 空开              （2）交流防雷器    （3）接地螺丝

（4）交流输入空开和端子      （5）SMU06C1            （6）整流模块安装空间

（7）BLVD 空开              （8）电池空开





表2-1 ETP48200-C5B6 系统配置



项目

系统配置

插框

l 3U 配电空间

l 1U 监控单元

l 1U 整流模块安装空间

配电单元

l 交流配电：交流输入空开

l 直流配电：重要负载支路（BLVD），次要负载支路

（LLVD），电池支路

监控单元

SMU06C1

整流模块

最大可配置 4 个 R4850N2 或 R4850G2 整流模块

防雷器

交流防雷：标称雷击放电电流 20kA，最大雷击放电电流 40kA， 8/20µs

直流防雷：差模 10kA，共模 20kA，8/20µs
