华为ETP48200-C5A1 嵌入式电源

产品说明

华为ETP48200-C5A1 嵌入式电源

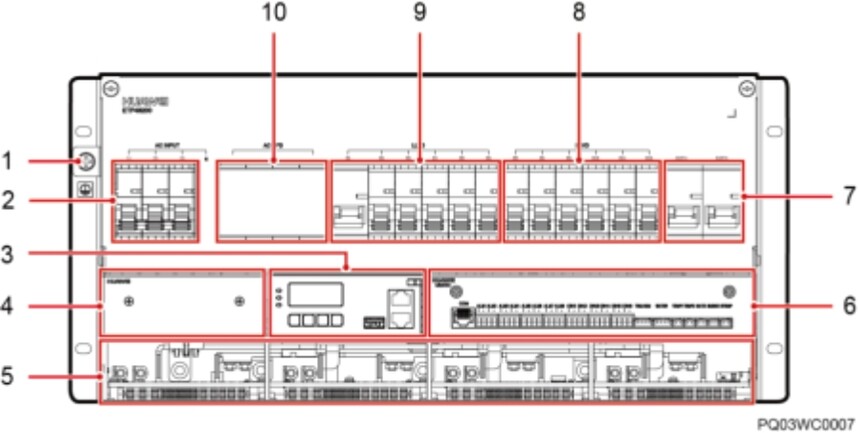

图3-1 ETP48200-C5A1 外观图









（1）接地螺丝            （2）交流输入空开          （3）监控模块

（4）电池强制上电开关    （5）整流模块安装空间      （6）用户接口模块 （在盖板后面）

（7）电池空开            （8）BLVD 空开            （9）LLVD 空开

（10）交流防雷器


图3-3 ETP48200-C5A1 配电单元面板







表3-1  配电规格



项目

ETP48200-C5A1

ETP48200-C5A3

输入制式

220/380V AC 三相四线兼 容 220V AC 单相

110V AC 双火线兼容 220V AC 单相

交流配电

1 路 63A/3P 空开

1 路 125A/2P 空开

直流配电

l BLVD 空开：4 路 16A/1P ，2 路 10A/1P

l LLVD 空开：1 路 100A/1P ，1 路 63A/1P ，4 路 32A/1P

电池支路

2 路 125A/1P 空开
