华为ETP48200-C5B7 嵌入式电源
图3-1 ETP48200-C5B7、ETP48200-C5B8 外观介绍
（1）直流配电单元 （2）SMU06C1 （3）整流模块安装空间
（4）接地螺丝 （5）交流配电单元
L口说明
插框出厂时，RTN+母排已默认与插框 PE 短接。

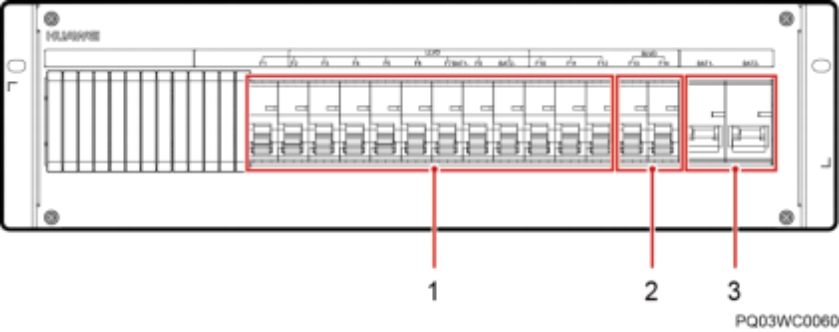

图3-2 直流配电单元
（1）LLVD 空开 （2）BLVD 空开 （3）电池空开

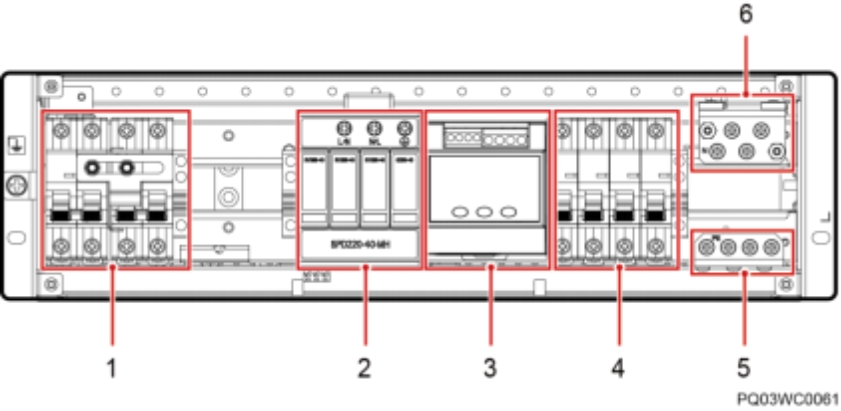

图3-3 交流配电单元（无盖板）
（1）交流输入空开 （2）交流防雷器 （3）智能电表
（4）交流输出空开 （5）PE 排 （6）N 接线排
项目 | ETP48200-C5B7 | ETP48200-C5B8 |
输入制式 | 两路 220V AC 单相交流输入 |
项目 | ETP48200-C5B7 | ETP48200-C5B8 |
交流配电 | l 交流输入空开：2 路 63A/2P （手动切换，机械互锁） l 交流输出空开：2 路 6A/1P，2 路 10A/1P | l 交流输入空开：2 路 32A/2P（手动切换，机械 互锁） l 交流输出空开：2 路 6A/1P ，2 路 10A/1P |
直流配电 | l BLVD 空开：2 路 10A/1P l LLVD 空开：2 路 63A/1P ，4 路 32A/1P，6 路 25A/1P | l BLVD 空开：2 路 10A/1P l LLVD 空开：2 路 63A/1P ，2 路 32A/1P ，8 路 25A/1P |
电池支路 | 2 路 125A/1P 空开 | 2 路 100A/1P 空开 |
