华为ETP48200-C5B7, ETP48200-C5B8 嵌入式电源
产品说明

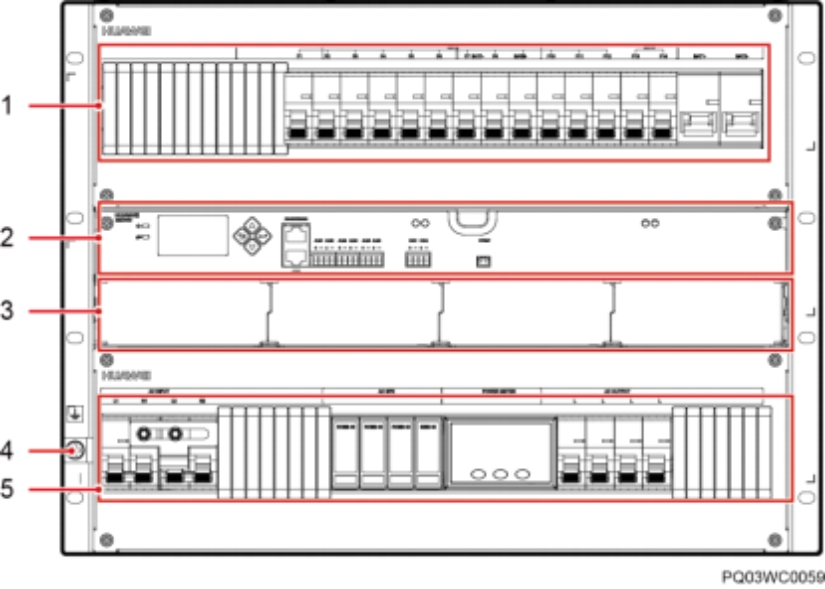

华为ETP48200-C5B7, ETP48200-C5B8 嵌入式电源 图3-1 ETP48200-C5B7、ETP48200-C5B8 外观介绍
（1）直流配电单元 （2）SMU06C1 （3）整流模块安装空间 （4）接地螺丝 （5）交流配电单元

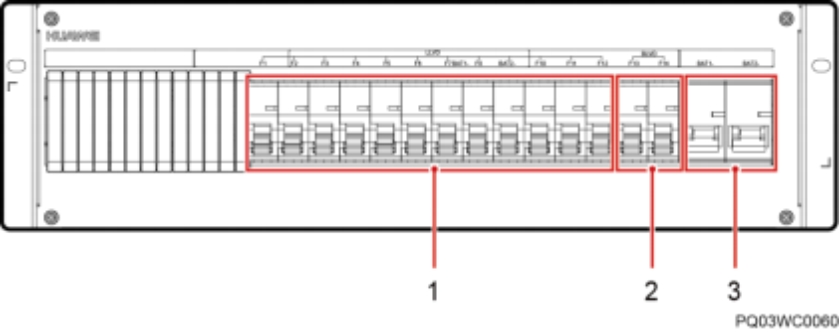

图3-2 直流配电单元
（1）LLVD 空开 （2）BLVD 空开 （3）电池空开

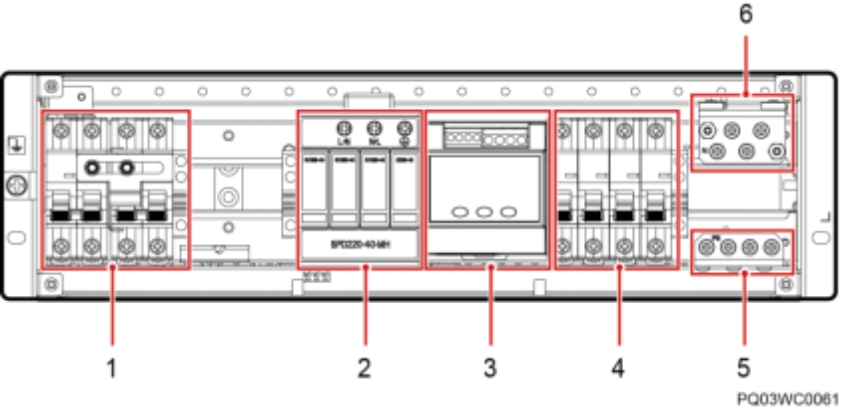

图3-3 交流配电单元（无盖板）
（1）交流输入空开 （2）交流防雷器 （3）智能电表 （4）交流输出空开 （5）PE 排 （6）N 接线排
智能电表的相关内容请参见附录。
表3-1 配电规格
|
||||||||||||||||||||
