华为ETP23036-C6A1 嵌入式电源

华为ETP23036-C6A1 嵌入式电源

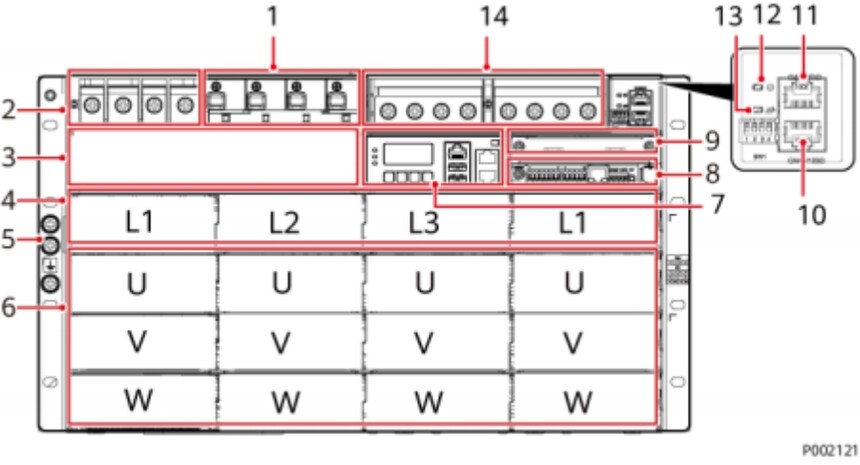

图 2-1 内部结构（前面）

（ 1 ）交流输出空开                    （2）交流输入接线端子             （3）旁路模块安装空间

（4）整流模块/S4875G6/          （5）接地螺丝                           （6）逆变模块/S4875G6/ M48500N1/M48500N2/                                                              M48500N1/M48500N2/   iDCDU100D1                                                                               iDCDU100D1

（ 7 ）SMU02C                           （8）用户接口模块UIM05B1      （9）通信扩展模块/油机扩展模 块安装空间

（ 10）CAN0/120Ω通信接口      （ 11 ）CAN0/DO通信接口           （ 12）电源指示灯

（ 13）故障指示灯                      （ 14）直流接线端子

●  图2-1中4为整流槽位，6为逆变槽位。当太阳能模块S4875G6安装在整流槽位时，

最大输出功率为4kW；当太阳能模块S4875G6安装到逆变槽位时，其最大输出功率 为3kW。

●  请将模块插入对应的槽位，请勿混插。

●  电源插框可用于阻容性、阻性和微感性负载，不宜用于纯容性、纯感性负载和半波 整流性负载，不适用能量回馈型负载。

●  嵌入式电源最多连接10组电池，最多连接4个太阳能配电单元PVDU。

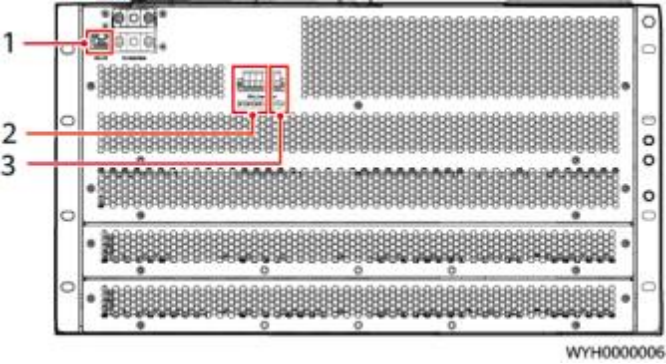

图 2-2 内部结构（后面）

（ 1 ）SMU_FE0口                      （2）电池熔丝检测口（预留）   （3）负载熔丝检测口（预留）
