华为SMU02C 站点监控单元

产品说明

华为SMU02C 站点监控单元

面板

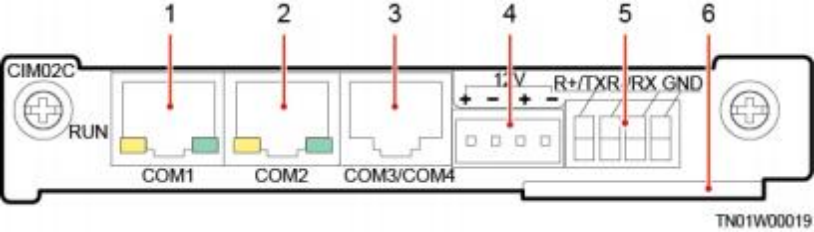

图 3-19 CIM02C 面板



（ 1 ）COM1接口                      （2）COM2接口                      （3）COM3/COM4接口

（4）12V供电接口                    （5）COM5接口                      （6）把手



通信接口

表 3-35 通信接口说明



通信口

说明

通信参数

COM1接口

支持RS485

带12V供电功能，最大输出1.5 A 可用于连接智能设备

波特率

默认：9600bit/s

可选：300bit/s、

600bit/s 、1200bit/s、 2400bit/s、

4800bit/s 、  9600bit/s 、  14400bit/s、

19200bit/s、 38400bit/s、

56000bit/s、

57600bit/s、 115200bit/s

COM2接口

支持RS485

带12V供电功能，最大输出1.5 A 可用于连接智能设备

COM3/COM4接口

COM3支持RS485

COM4支持RS232和CAN，出厂状态 为RS232，可通过跳线调整为CAN     可用于连接第三方电源

COM5接口

支持RS232和RS485，出厂状态为 RS485，可通过跳线调整为RS232 可用于连接空调



图 3-20 COM1/2/3/4 通信接口引脚定义





表 3-36 COM1/2 接口引脚定义



引脚

信号

说明

1

RS485+

RS485数据正极

2

RS485-

RS485数据负极

3

12V

用于供电

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

6

空

-

7

空

-

8

GND

接地





表 3-37 COM3/4 接口引脚定义



引脚

信号

说明

1

RS485_RX+

RS485接收数据

2

RS485_RX-

3

RS232_RXD

RS232接收数据

4

RS485_TX+

RS485发送数据

5

RS485_TX-

6

GND

接地

7

CANH/RS232_TXD

CAN总线高电平/RS232发送数据

8

CANL

CAN总线低电平
