华为ETP48300-C9A1 嵌入式电源

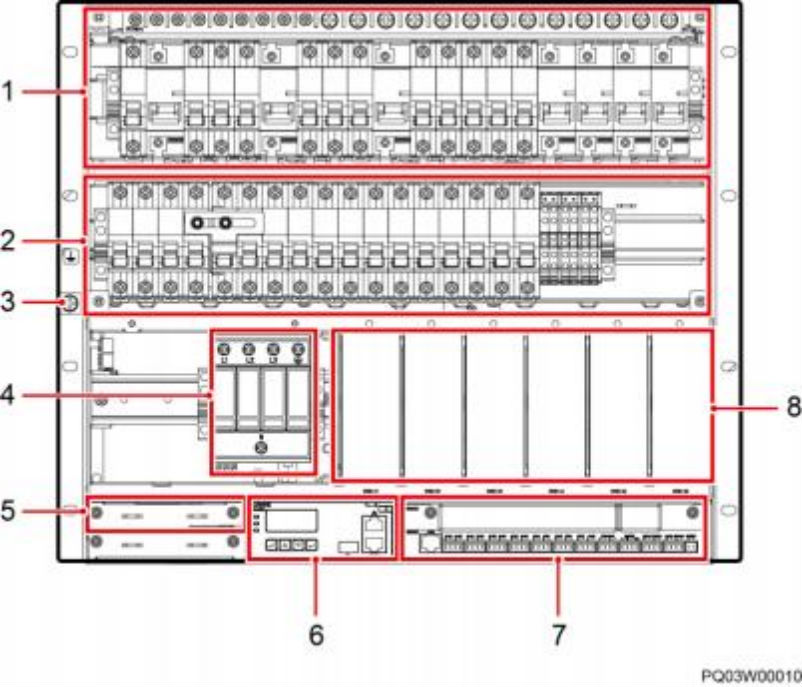

图3-1 外观介绍（01073456，无盖板）
（1）直流配电单元 （2）交流配电单元 （3）接地螺丝
（4）交流防雷器 （5）通信扩展模块安装空间 （6）SMU02B1
（7）UIM03D （8）整流模块安装空间

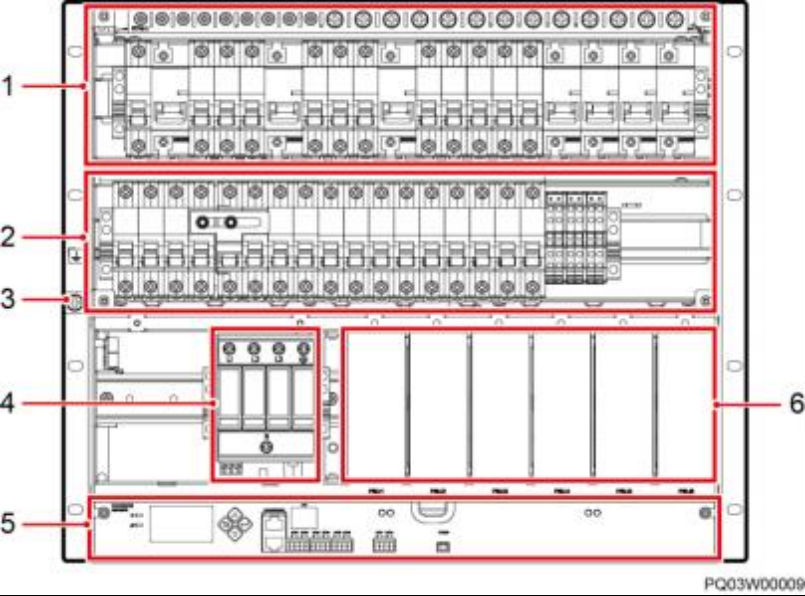

图3-2 外观介绍（01073455，无盖板）
（1）直流配电单元 （2）交流配电单元 （3）接地螺丝
（4）交流防雷器 （5）SMU06C2 （6）整流模块安装空间
插框出厂时，RTN+母排已与插框 PE 短接。

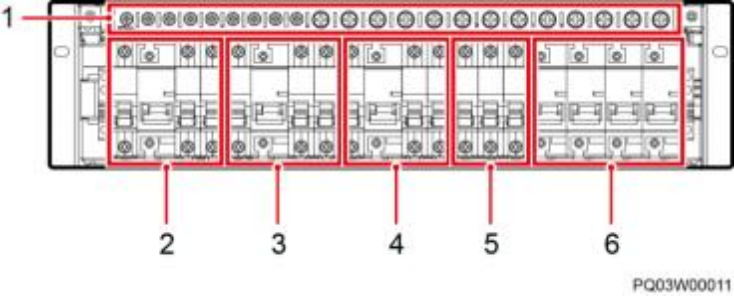

图3-3 直流配电单元（无盖板）
（1）RTN+母排 （2）用户 1 直流输出空开 （3）用户 2 直流输出空开
（4）用户 3 直流输出空开 （5）用户 4 直流输出空开 （6）电池空开

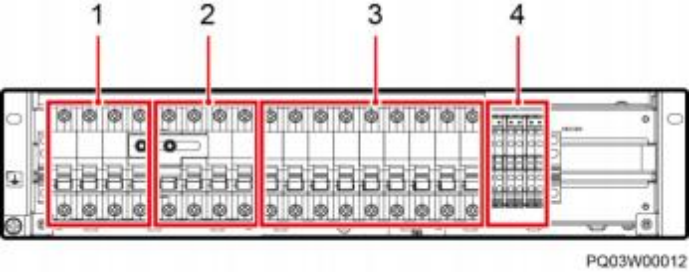

图3-4 交流配电单元（无盖板）
（1）市电 1 输入空开 （2）油机或市电 2 输入空开 （3）交流输出空开
（4）交流输出 N 线端子
表3-1 配电规格
项目 | 配电规格 |
输入制式 | 220/380V AC 三相四线兼容 220V AC 单相 |
交流配电 | l 交流输入：2 路 63A/4P 空开，手动切换机械互锁 l 交流输出：5 路 16A/1P 空开，4 路 10A/1P 空开 |
直流配电 | l 用户 1 直流输出空开： - LLVD1 ：1 路 100A/1P ，1 路 16A/1P ，1 路 6A/1P - BLVD1 ：1 路 25A/1P l 用户 2 直流输出空开： - LLVD2：1 路 100A/1P ，1 路 16A/1P ，1 路 6A/1P - BLVD2 ：1 路 25A/1P l 用户 3 直流输出空开： - LLVD3 ：1 路 100A/1P ，1 路 16A/1P ，1 路 6A/1P - BLVD3 ：1 路 25A/1P l 用户 4 直流输出空开： - LLVD4 ：1 路 63A/1P - BLVD4 ：2 路 10A/1P |
电池支路 | 4 路 125A/1P 空开 |
