华为ETP48200-C5E1 嵌入式电源

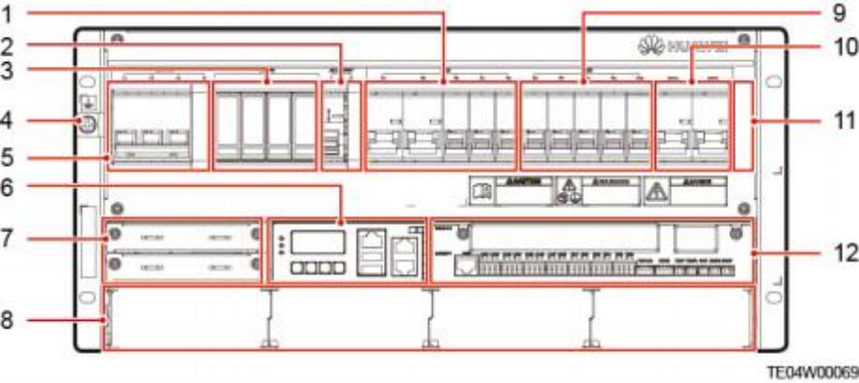

图 3-1 外观
（ 1 ）LLVD空开 （2）交流输出空开和端子 （3）交流防雷器
（4）接地螺丝 （5）交流输入空开和端子 （6）SMU02C
（ 7 ）通信扩展模块安装空间 （8）整流模块安装空间 （9）BLVD空开
（ 10）电池空开 （ 11 ）调测开关（盖板后） （ 12）用户接口模块UIM02C
C口 说明
插框出厂时，RTN+母排已与插框PE短接。
表 3-1 配电规格
项目 | 规格 |
输入制式 | 220/380V AC三相四线兼容220V AC单相 |
交流配电 | ● 交流输入空开：1路63A/3P ● 交流输出空开：1路20A/1P |
项目 | 规格 |
直流配电 | ● BLVD空开：1路63A/1P ，3路32A/1P ，1路16A/1P ● LLVD空开：2路125A/1P ，2路63A/1P ，1路32A/1P |
电池支路 | 2路125A/1P空开 |
表 2-1 系统配置
项目 | 配置 |
插框 | ● 3U配电空间 ● 1U监控单元 ● 1U整流模块安装空间 |
项目 | 配置 |
配电单元 | ● 交流配电：交流输入空开、交流输出空开 ● 直流配电：重要负载支路（ BLVD ），次要负载支路 （ LLVD ），电池支路 |
整流模块 | 最大可配置3个R4875G5或4个R4850G2或4个R4850S1整流模 块 |
监控模块 | SMU02C |
用户接口模块 | UIM02C |
防雷器 | 交流防雷：标称雷击放电电流20kA，最大雷击放电电流 40kA ，8/20µs 直流防雷：差模10kA，共模20kA ，8/20µs |
