华为ETP48200-C5E2 嵌入式电源

华为ETP48200-C5E2 嵌入式电源

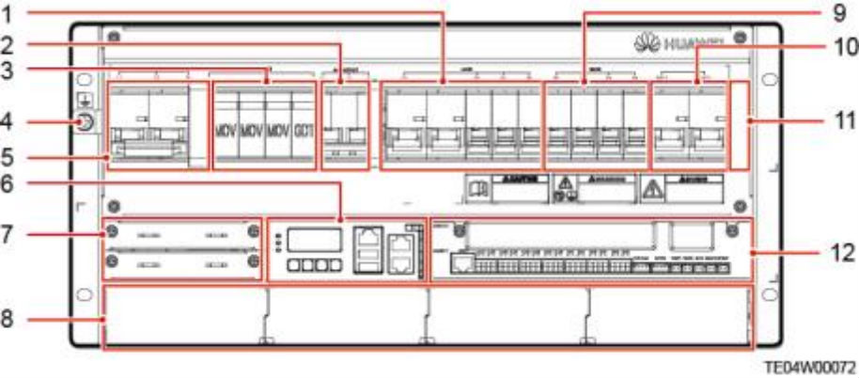

图 3-1 外观

（ 1 ）LLVD空开                          （2）交流输出空开和端子          （3）交流防雷器

（4）接地螺丝                          （5）交流输入空开和端子          （6）SMU02C

（ 7 ）通信扩展模块安装空间      （8）整流模块安装空间              （9）BLVD空开

（ 10）电池空开                         （ 11 ）调测开关（盖板后）       （ 12）用户接口模块UIM03F1

C口 说明

插框出厂时，RTN+母排已与插框PE短接。

表 3-1 配电规格

3.2 整流模块

整流模块是将输入的交流电转换成稳定的直流电。

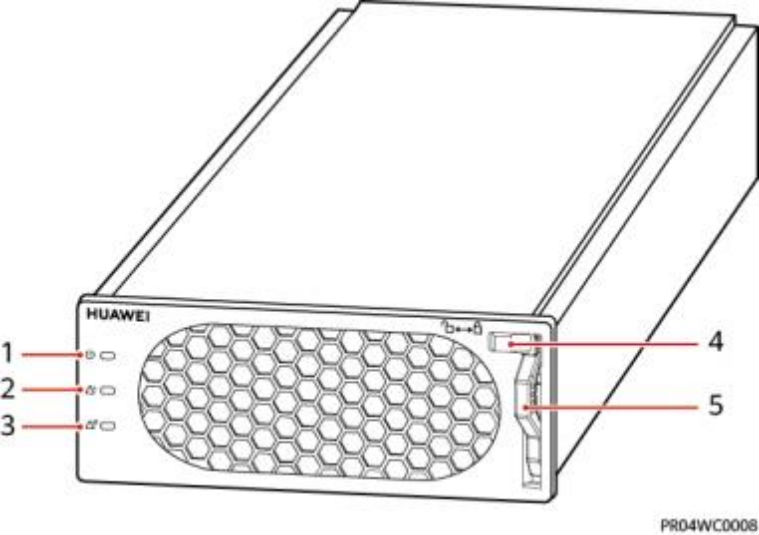

图 3-2 外观

（ 1 ）电源指示灯                       （2）告警指示灯                        （3）故障指示灯

（4）拨销                                 （5）把手

表 3-2 指示灯说明

3.3 监控模块 SMU02C

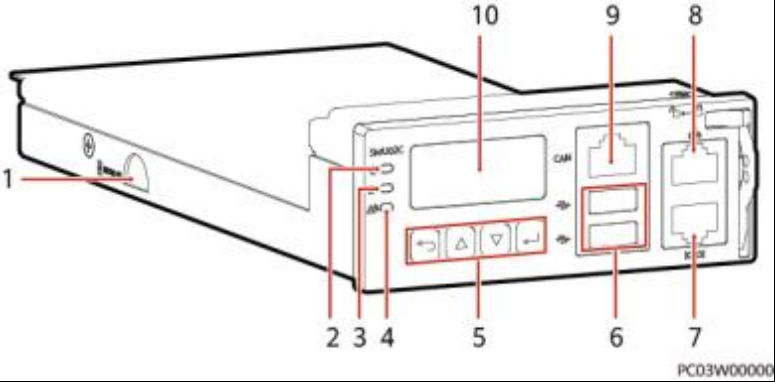

图 3-3 SMU02C 外观

（ 1 ）SD卡槽                             （2）运行指示灯                       （3）次要告警指示灯

（4）重要告警指示灯                （5）按键                                 （6）USB接口（该端口支持安 全保护机制）

（ 7 ）通信口RS485/RS232              （8）通信口FE                                       （9）通信口CAN

（ 10）液晶显示屏

指示灯

表 3-3 指示灯说明
