华为iSitePower-A (ICC330-H1-C6, ICC330-H1-C8, ESC330-D9）室外机柜

华为iSitePower-A (ICC330-H1-C6, ICC330-H1-C8, ESC330-D9）室外机柜

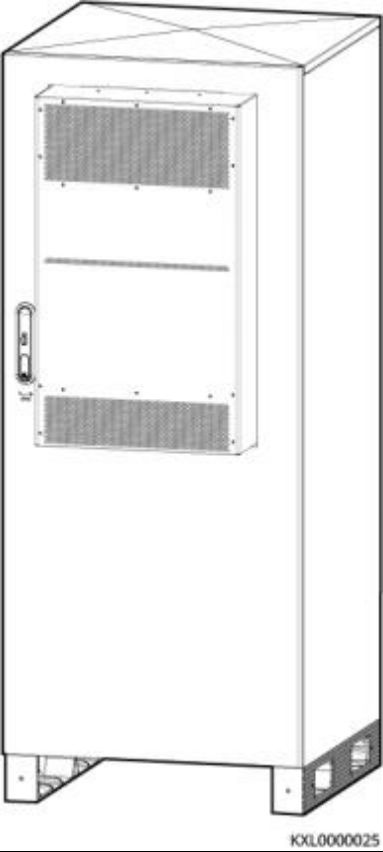

图 4-4 ICC330-H1-C6 的外观

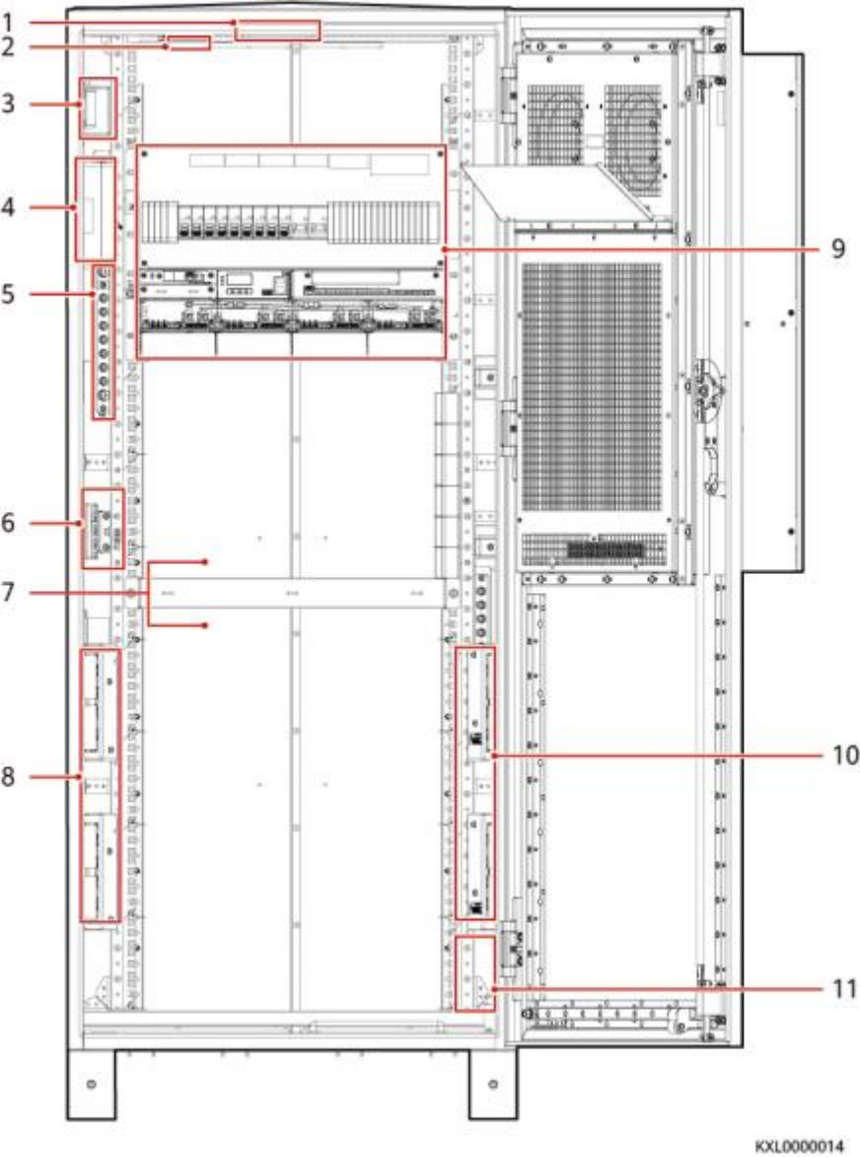

图 4-5 ICC330-H1-C6 内部结构

（ 1 ）照明灯                              （2）烟雾传感器                       （3）温控设备电源转接盒

（4）ACDU                                             （5）接地排                             （6）温湿度传感器

（ 7 ）设备安装空间                   （8）RTN+母排                         （9）水浸传感器

（ 10）-48V母排                       （ 11 ）DCDU-400AN5                       （ 12）热交换（ HXC300

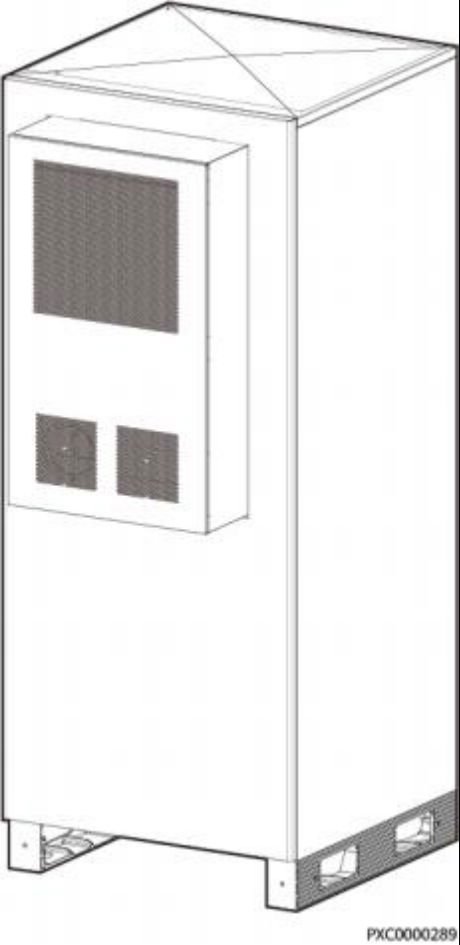

图 4-6 ICC330-H1-C8 外观

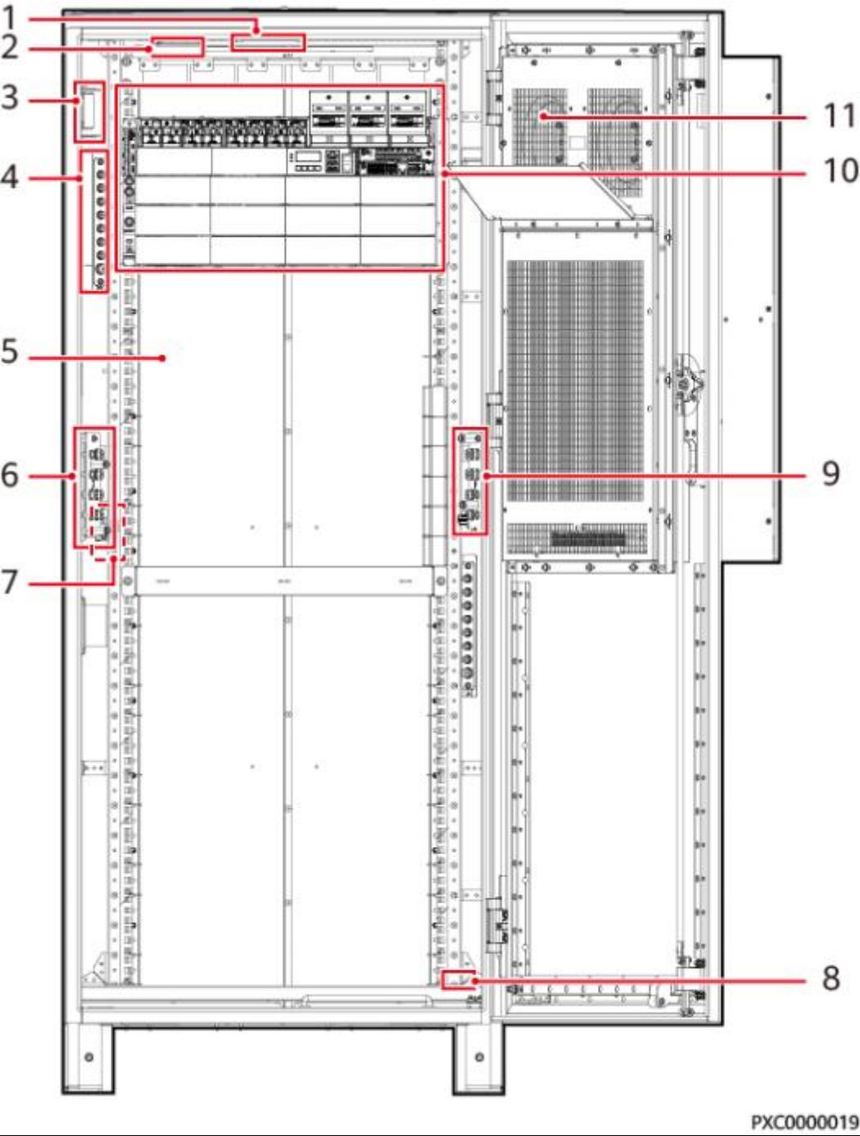

图 4-7 ICC330-H1-C8 内部结构

（ 1 ）照明灯                              （2）烟雾传感器                       （3）温控设备电源转接盒

（4）接地排                             （5）设备安装空间                   （6）RTN+母排

（ 7 ）数字温湿度传感器             （8）水浸传感器                       （9）-48V母排

（ 10）DCDU-600AN1                      （ 11 ）热交换（ HXC300L）

图 4-8 ESC330-D9 外观

图 4-9 ESC330-D9 内部结构

（ 1 ）TCUE控制盒                     （2）温控设备电源转接端子       （3）电池安装空间

（4）接地排                              （5）-48V母排                          （6）RTN+母排

（ 7 ）直通风
