华为TP482000B 机房电源 TPA38631B-N20B1, TPA38401B-N20B1, TPD48302B-N20B1

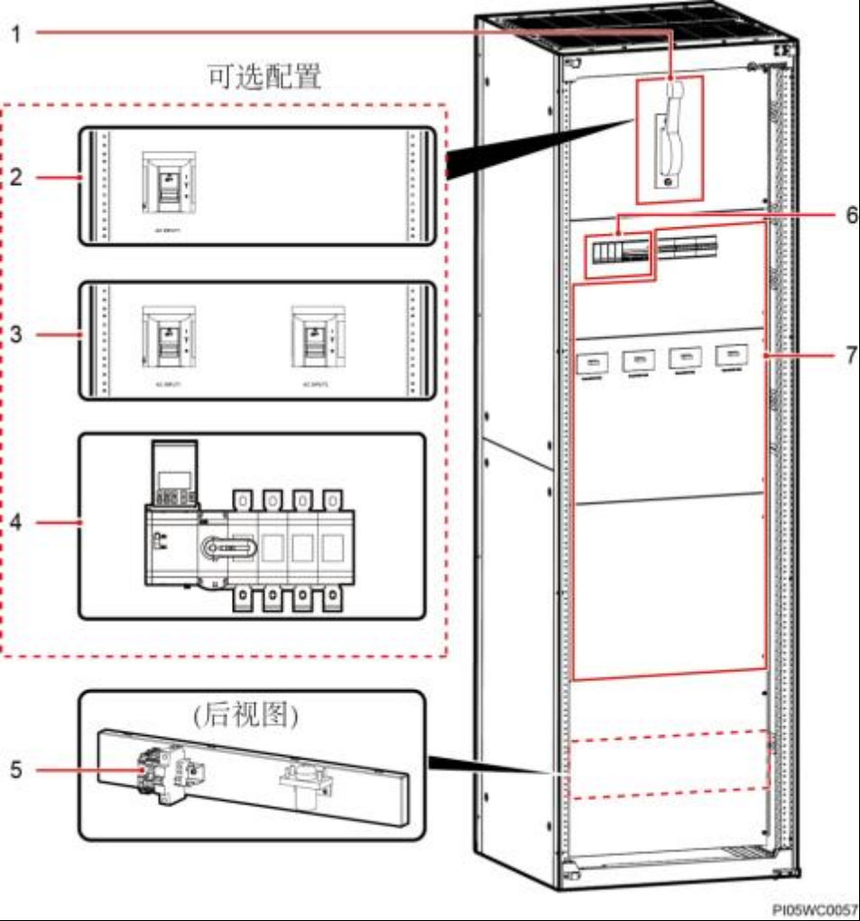

1

刀闸开关

TPA38401B- N20B1

400A×1 路

典型配置

TPA38631B- N20B1

600A×1 路

典型配置

2

塑壳开关空 开

TPA38401B- N20B1

400A×1 路

可选配置

TPA38631B- N20B1

630A×1 路

可选配置

3

手动切换开 关 MTS

TPA38401B- N20B1

400A×1 路

可选配置

TPA38631B- N20B1

630A×1 路

可选配置

4

自动切换开 关 ATS

TPA38401B- N20B1

400A×1 路

可选配置

TPA38631B- N20B1

630A×1 路

可选配置

5

应急照明输 出

TPA38401B- N20B1

100A×1 路

可选配置

TPA38631B- N20B1

6

交流防雷器

和交流防雷 空开

TPA38401B- N20B1

l 防雷器：20kA/40kA×1 路

l 防雷空开：32A/4P×1 路

典型配置

TPA38631B- N20B1

7

交流输出

TPA38401B- N20B1

l 空开：63A/3P×1 路，

32A/3P×1 路，32A/1P×3 路

l 空开：160A/3P×4 路

典型配置

TPA38631B- N20B1

l 空开：63A/3P×1 路，

32A/3P×1 路，32A/1P×3 路

l 空开：160A/3P×6 路

典型配置

TPA38401B- N20B1

TPA38631B- N20B1

l 空开组 1 ：63A/3P×5 路或 100A/3P×3 路

l 空开：100A（或 160A、

200A、250A）×4 路，最 多 3 层

l 空开组 2 ：63A/3P×8 路或 100A/3P×6 路

可选配置 说明

如果选择 了 3 层空

开，则空 开组 2 不 可选。

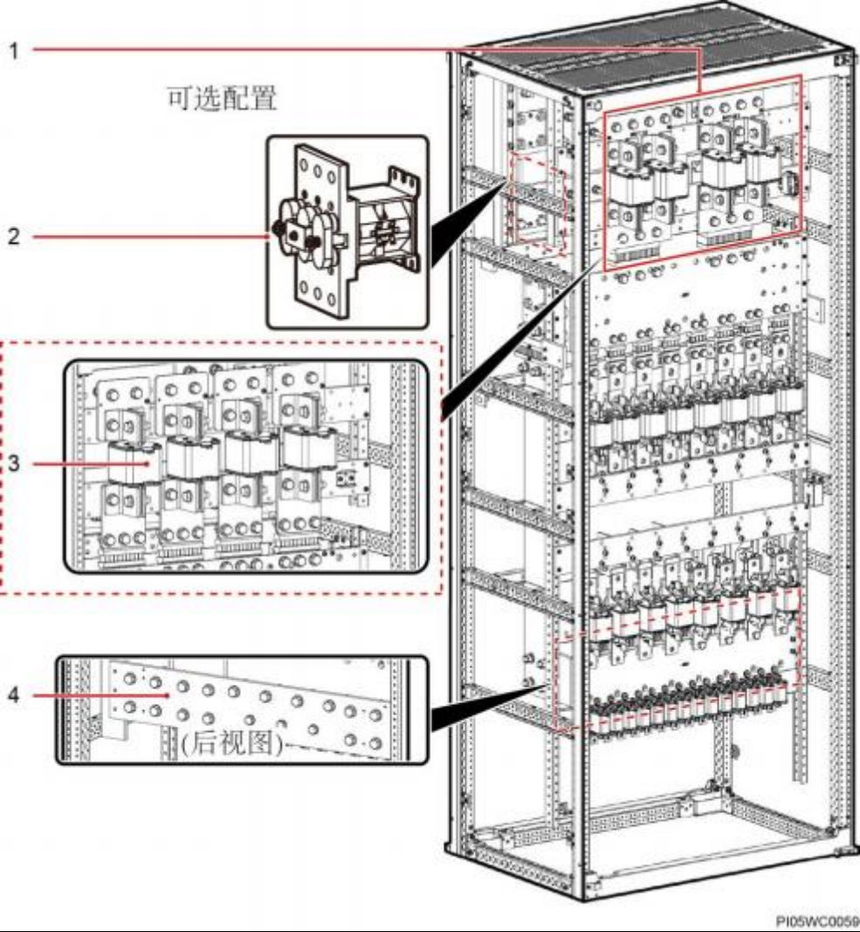

1

电池熔丝

TPD48202B-N20B1

TPD48302B-N20B1

（NT4×2）×2 路

典型配置

2

接触器

TPD48202B-N20B1

TPD48302B-N20B1

3000A

可选配置

3

电池熔丝

TPD48202B-N20B1

l NT3×6 路

l NT4×4 路

可选配置

TPD48302B-N20B1

4

RTN 扩展铜排

TPD48202B-N20B1

TPD48302B-N20B1

-

可选配置

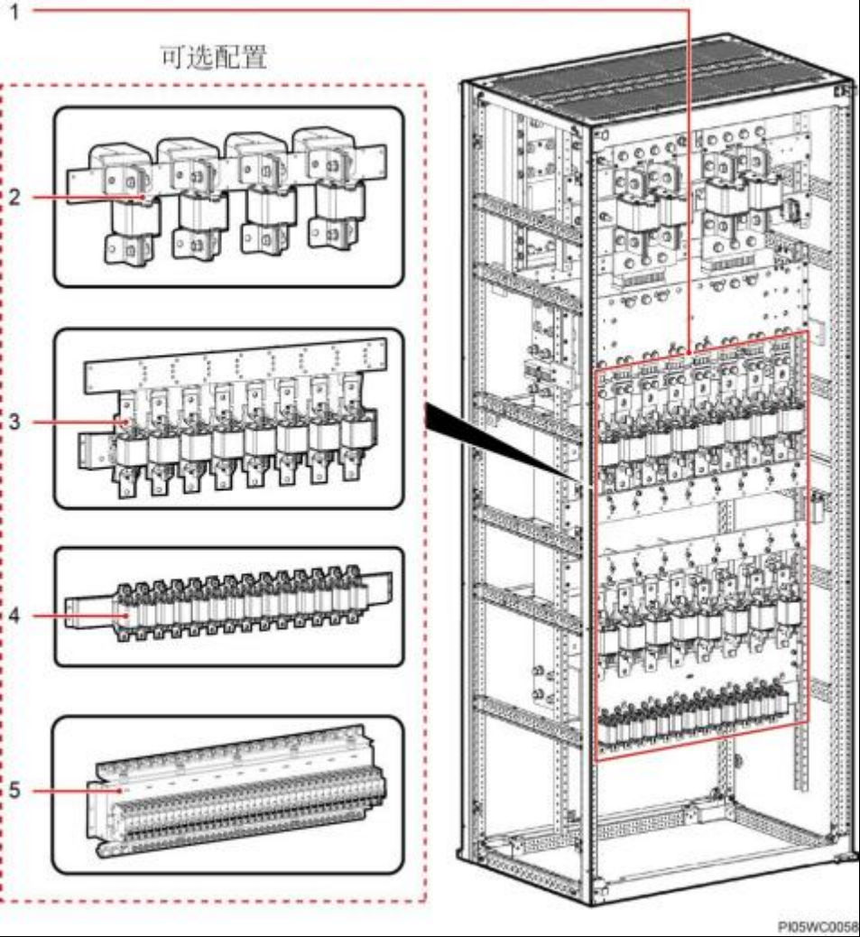

1

负载熔丝

TPD48202B- N20B1

l 第一层：NT3×6 路，NT1×2 路

l 第二层：NT00× 14 路

典型配置

负载熔丝

TPD48302B- N20B1

l 第一层：NT3×8 路

l 第二层：NT2×4 路，NT1×4 路

l 第三层：NT00× 14 路

典型配置

2

负载熔丝

TPD48202B- N20B1

单层：NT4×4 路

可选配置

TPD48302B- N20B1

说明

负载支路最多可以配置 3 层熔丝或空开。如果 配置了 NT4 熔丝，则  最多可以配置 2 层熔丝 或空开。

3

负载熔丝

TPD48202B- N20B1

TPD48302B- N20B1

单层：NT3×8 路

单层：NT2×8 路

单层：NT1×8 路

4

负载熔丝

TPD48202B- N20B1

TPD48302B- N20B1

单层：NT00×14 路

5

负载空开

TPD48202B- N20B1

TPD48302B- N20B1

单层：空开

（6A~63A）/1P×38 路

单层：空开

（63A~125A）/1P× 25 路
