华为TP48600B-N16C1 室内电源

华为TP48600B-N16C1 室内电源

图 2-1 TP48600B-N16C1 的机柜外观

2.2 系统特点

●     电压范围宽至85V AC～300V AC

●     完善的电池管理功能

●    完善的交、直流防雷设计

●    支持华为网管协议和电总协议，可与华为NetEco网管或第三方网管通信，组网灵 活，可实现远程管理，无人值守

●     支持LCD界面中英文显示、按键操作

●    支持整流模块热插拔和高效、标效整流模块混插

●    整流模块功率因数值达0.99

●    高效整流模块效率最高达到96%，标效整流模块效率最高达到93%

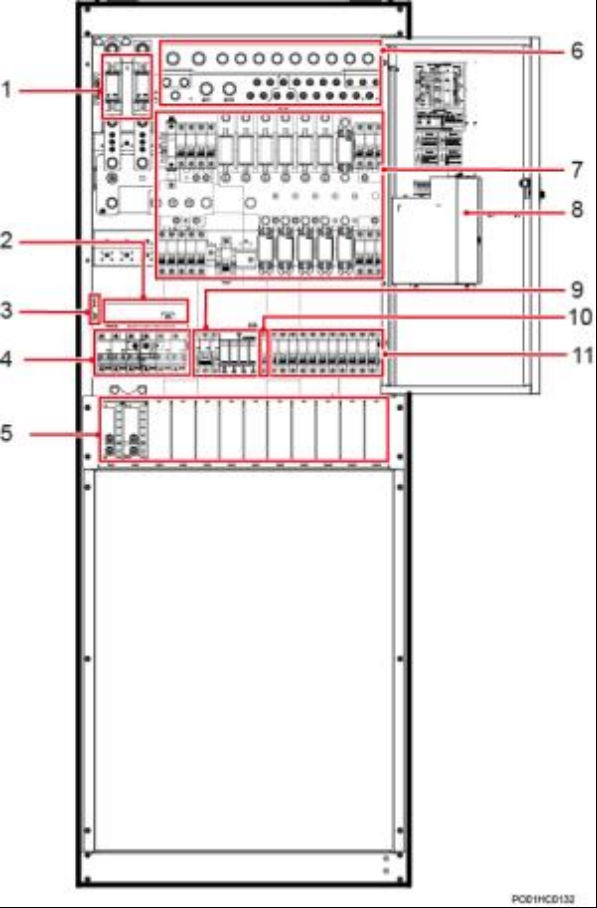

图 3-1 内部结构(01072531-045)

（ 1 ）电池熔丝                                     （2）重要负载下电支路空开                 （3）N接线排

（4）机柜接地排                                 （5）交流输入空开                              （6）整流模块安装空间

（ 7 ）RTN+母排                                  （8）次要负载下电支路空开和熔丝       （9）监控单元SMU06T2

（ 10）防雷器空开和防雷器                  （ 11 ）交流输出空开                              （ 12）整流模块空开

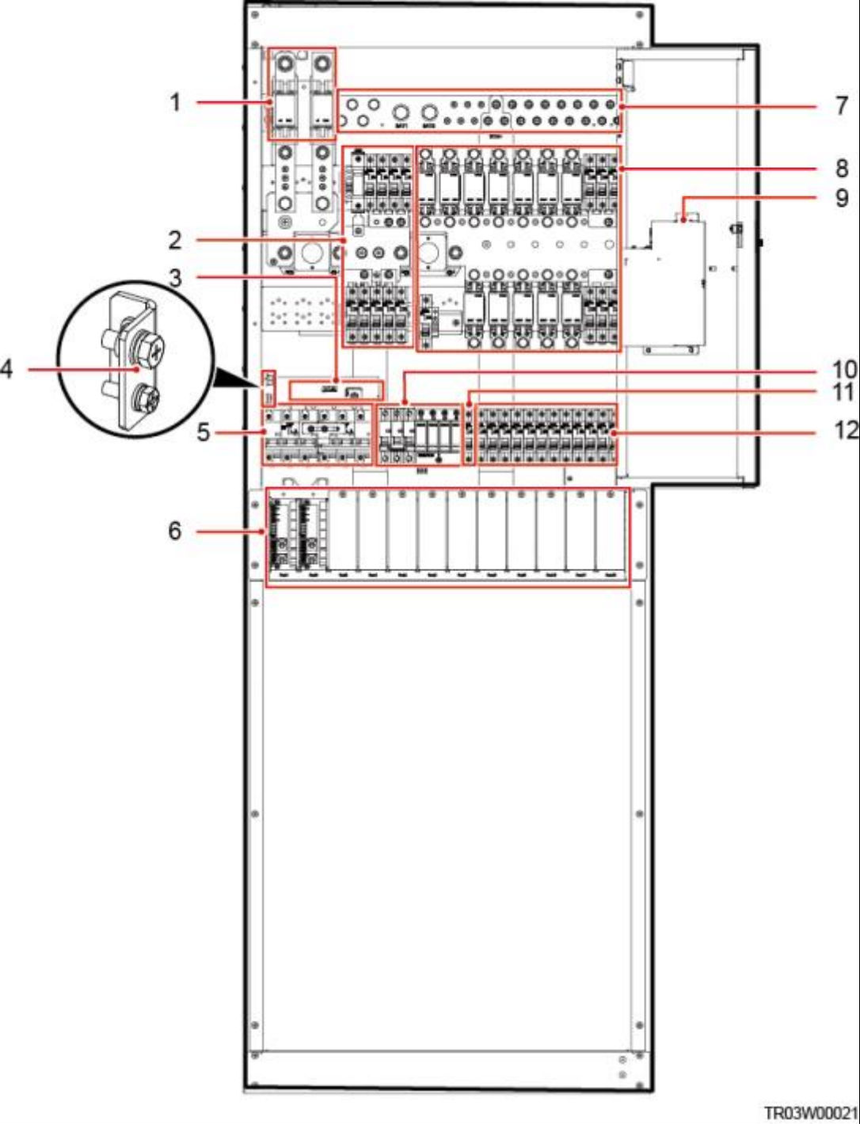

图 3-2 内部结构(01072531-048)

（ 1 ）电池熔丝                          （2）N接线排                           （3）机柜接地排

（4）交流输入空开                   （5）整流模块安装空间             （6）RTN+母排

（ 7 ）重要负载下电支路空开和   （8）监控单元SMU06T2                 （9）防雷器空开和防雷器 熔丝

（ 10）交流输出空开                  （ 11 ）整流模块空开
