华为TP48600T-N20A7 通信电源

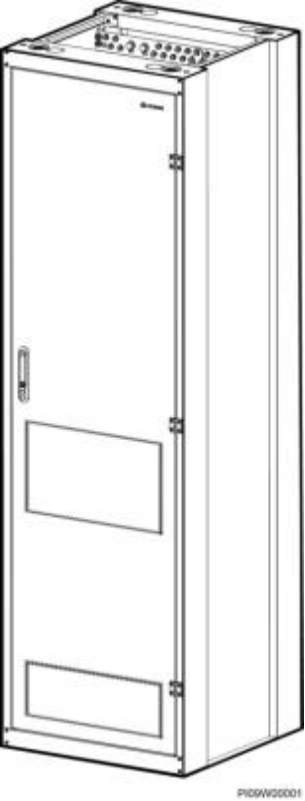

图2-1 机柜外观
2.2 系统特点 l | 模块电压输入范围宽 85VAC～300VAC |
l | 完善的电池管理功能 |
l | 完善的交、直流防雷设计 |
l | 提供一路 COM 接口、一路 RS485 接口 |
l | 支持 LCD 界面中英文显示、按键操作 |
l | 支持整流模块热插拔和高效、标效整流模块混插 |
l | 整流模块功率因数值达 0.99 |
l | 高效整流模块效率高达 96%，标效整流模块效率高达 93% |
l | 根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模 块混插，节省投资 |
l | 支持 4 用户共享供电，可对 4 用户的直流用电进行独立电量计量 |
l | 支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可 调），分用户上下电参数独立可调 |

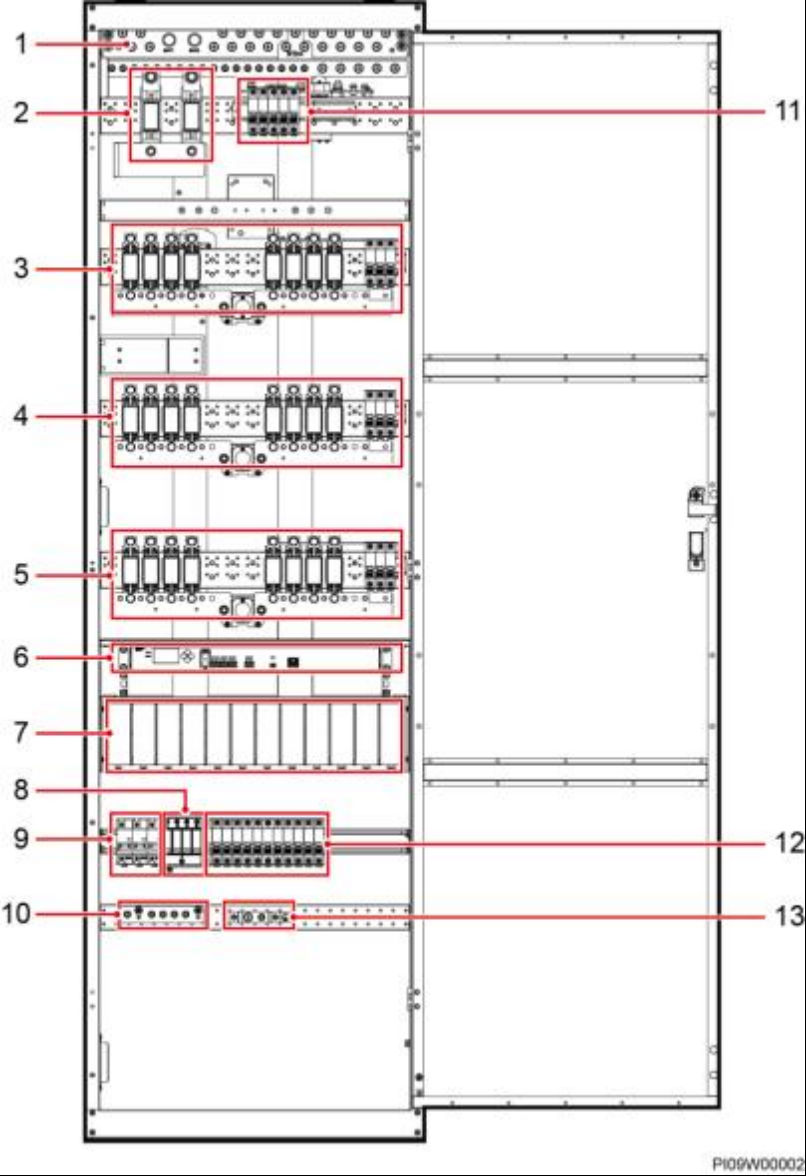

图3-2 TP48600T-N20A7
（1）RTN+母排 （2）电池熔丝 （3）用户 3 直流输出空开 和熔丝
（4）用户 2 直流输出空开 （5）用户 1 直流输出空开 （6）SMU06C2 和熔丝 和熔丝
（7）整流模块安装空间 （8）交流防雷器 （9）交流输入空开
（10）N 接线排 （11）用户 4 直流输出空 （12）整流模块空开 开
（13）机柜接地排
