华为TP48600T-N20A1 通信电源
图2-1 机柜外观

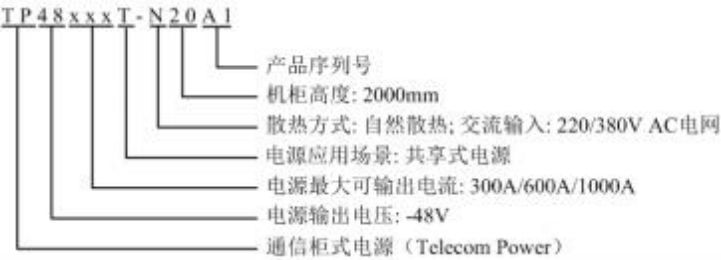

图2-2 型号说明
2.3 系统特点 l | 模块电压输入范围宽 85VAC～300VAC |
l | 完善的电池管理功能 |
l | 网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口 |
l | 支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组 网灵活，可实现远程监控，无人值守 |
l | 支持软件远程升级 |
l | 支持 LCD 界面显示、按键操作 |
l | 支持 WEB 界面操作 |
l | 支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙 语、俄语、德语、土耳其语等 |
l | 支持整流模块、监控模块热插拔 |
l | 整流模块功率因数值达 0.99 |
l | 高效整流模块效率高达 96%，标校整流模块效率高达 94% |
l | 根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模 块混插，节省投资 |
l | 支持 4 用户共享供电，可对 4 用户的直流用电进行独立电量计量 |
l | 支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可 调），分用户上下电参数独立可调 |

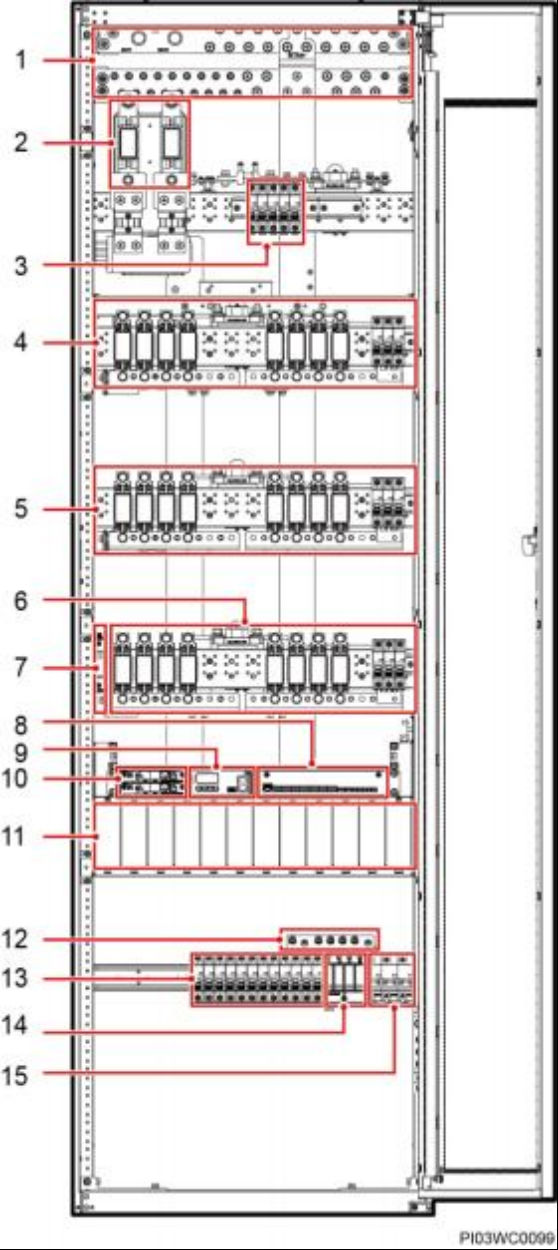

图3-2 TP48600T-N20A1 内部结构
（1）RTN+母排 （2）电池熔丝 （3）用户 4 的负载空开
（4）用户 3 的负载熔丝和 （5）用户 2 的负载熔丝和 （6）用户 1 的负载熔丝和 空开 空开 空开
（7）公用直流防雷器 （8）用户接口模块 （9）监控单元
（10）通信扩展模块安装空 （11）整流模块安装空间 （12）N 接线排 间
（13）整流模块空开 （14）交流防雷器 （15）交流输入空开
