华为TP48600B-N16C1 通信电源

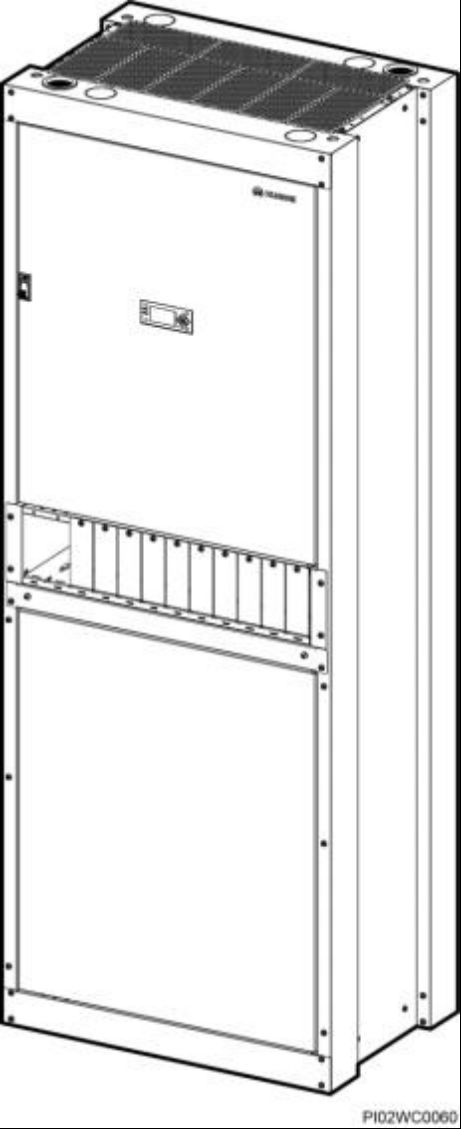

图2-1 TP48300B-N16C1 和 TP48600B-N16C1 的机柜外观

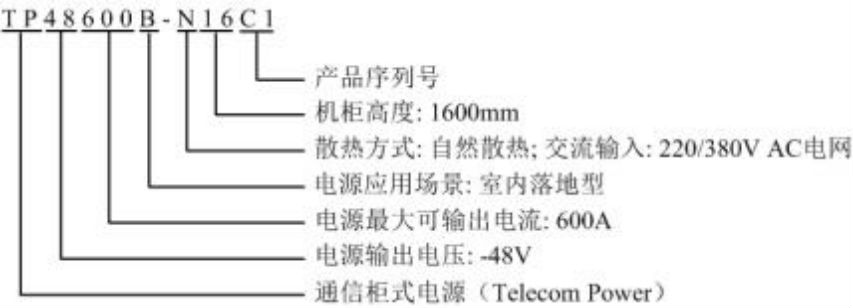

图2-3 TP48600B-N16C1 的型号说明
2.3 系统特点 l | 电压范围宽至 85VAC～300VAC |
l | 完善的电池管理功能 |
l | 完善的交、直流防雷设计 |
l | 提供一路 RS485/RS232 接口 |
l | 支持华为网管协议和电总协议，可与华为 NetEco 网管（V300R006C10 以上版 本）、M2000 网管（V200R014C00 以上版本）或第三方网管通信，组网灵活，可 实现远程管理，无人值守 |
l | 支持 LCD 界面中英文显示、按键操作 |
l | 支持整流模块热插拔和高效、标效整流模块混插 |
l | 整流模块功率因数值达 0.99 |
l | 高效整流模块效率最高达到 96%，标效整流模块效率最高达到 93% |

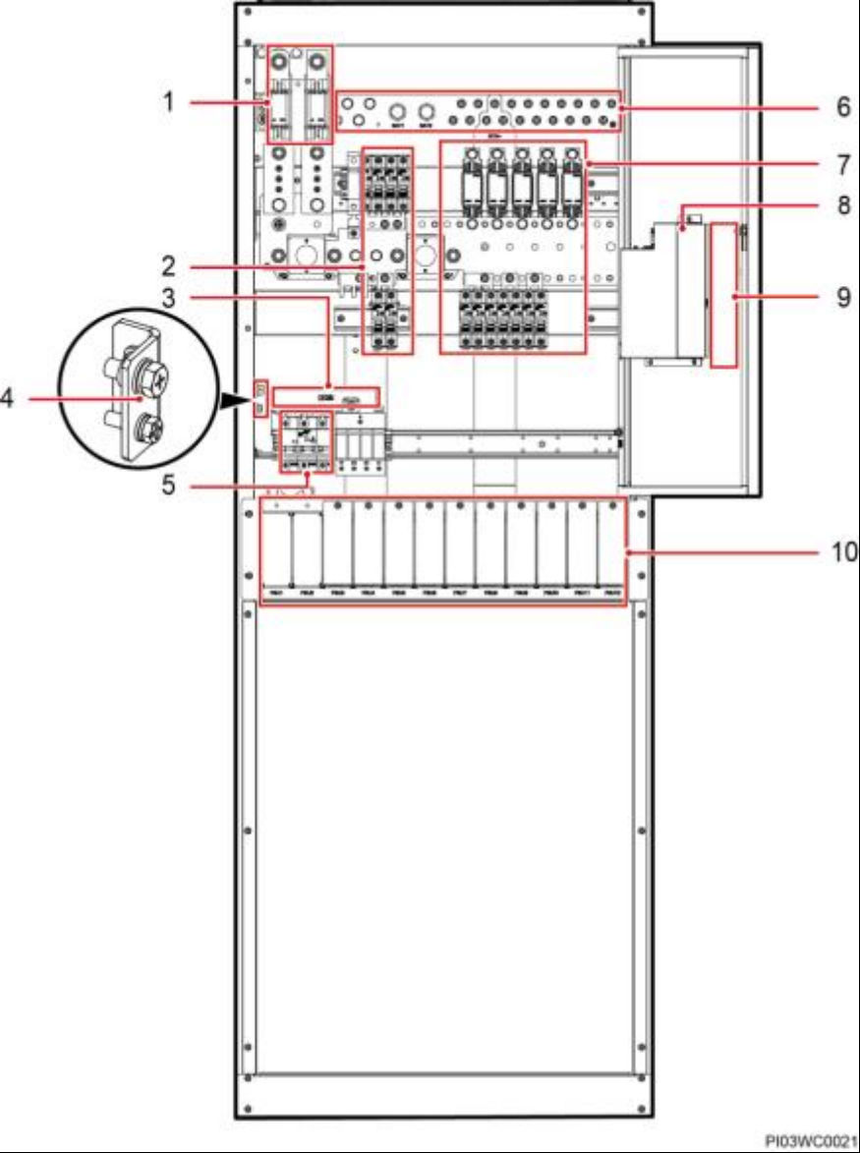

图3-3 TP48600B-N16C1 内部结构（配置一）
（1）电池熔丝 （2）重要负载下电支路空 （3）N 接线排 开
（4）机柜接地排 （5）交流输入空开 （6）RTN+母排
（7）次要负载下电支路空开或 （8）监控单元 SMU06C1 （9）SNMP 模块安装空 熔丝 间
（10）整流模块安装空间

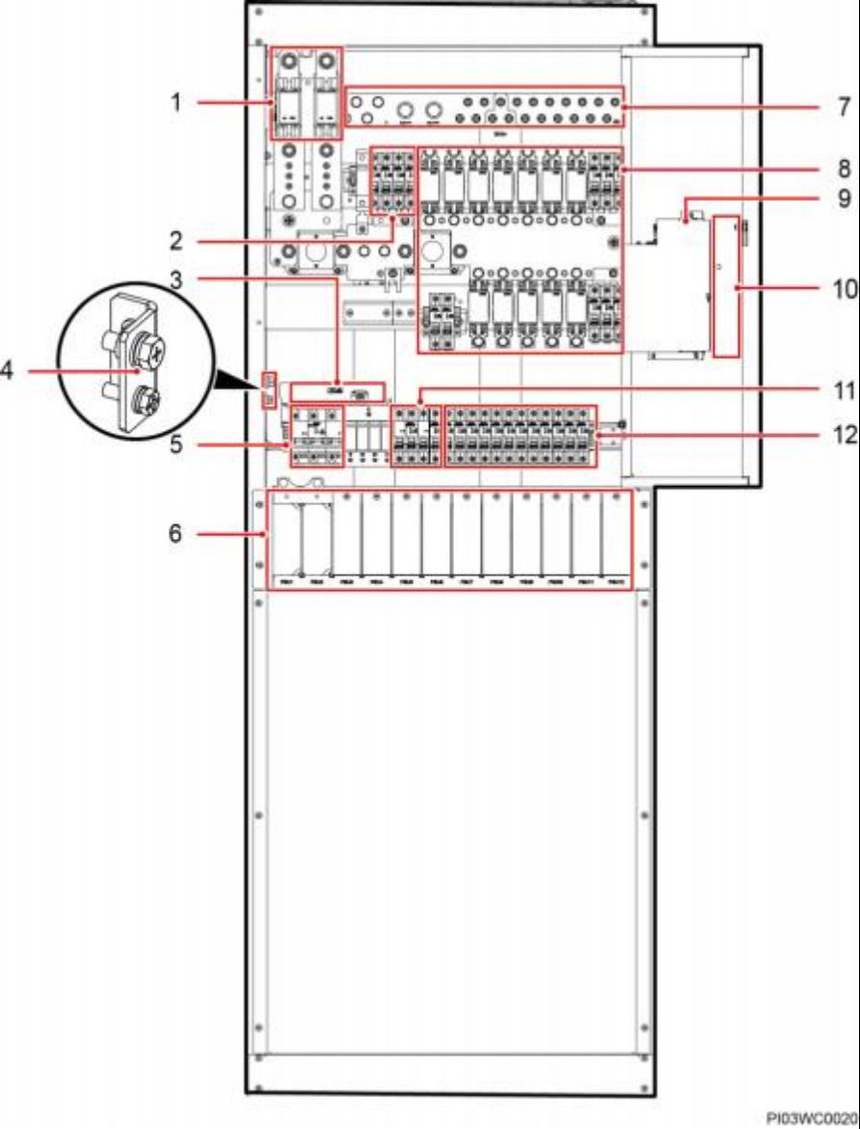

图3-4 TP48600B-N16C1 内部结构（配置二）
（1）电池熔丝 （2）重要负载下电支路空开 （3）N 接线排
（4）机柜接地排 （5）交流输入空开 （6）整流模块安装空间
（7）RTN+母排 （8）次要负载下电支路空开或 （9）监控单元 熔丝 SMU06C1
（10）SNMP 模块安装空 （11）交流输出空开 （12）整流模块输入空 间 开
