华为ETP48200-C5B6 嵌入式电源

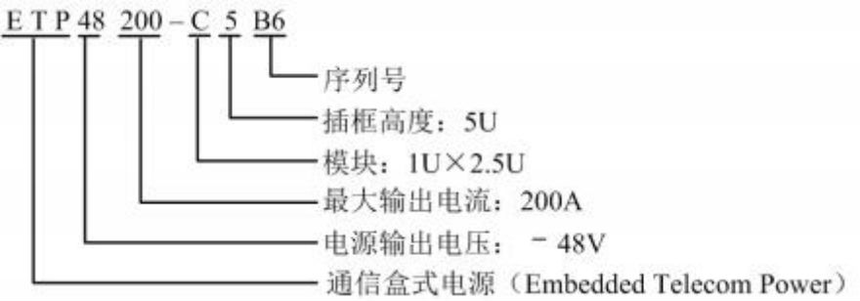

ETP48200-C5B6 的型号说明如图 2-1所示。
图2-1 型号说明
2.3 系统特点 l | 电压范围宽 85VAC～300VAC |
l | 完善的电池管理功能 |
l | 网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口 |
l | 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守 |
l | 支持 LCD 界面显示、按键操作 |
l | 支持整流模块热插拔 |
l 整流模块功率因数值达 0.99

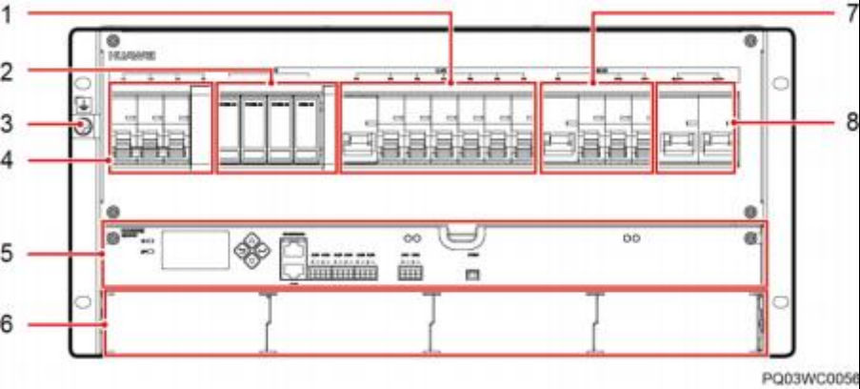

图3-1 ETP48200-C5B6 内部结构图
（1）LLVD 空开 （2）交流防雷器 （3）接地螺丝
（4）交流输入空开和端子 （5）SMU06C1 （6）整流模块安装空间
（7）BLVD 空开 （8）电池空开
插框出厂时，RTN+母排已默认与插框 PE 短接。
3.2 配电单元

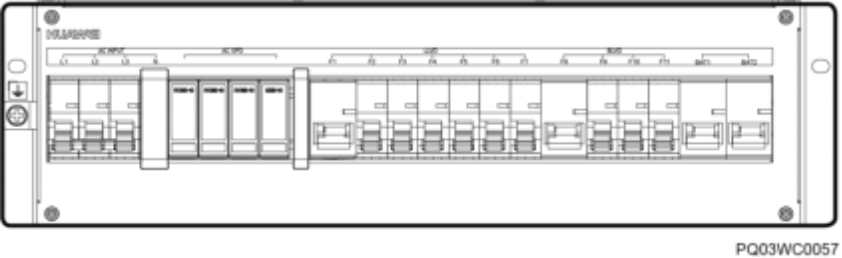

ETP48200-C5B6 交直流配电单元如图 3-2所示，配电规格如表 3-1所示。
图3-2 ETP48200-C5B6 交直流配电单元
表3-1 配电规格
项目 | 配电规格 |
输入制式 | 220/380V AC 三相四线兼容 220V AC 单相 |
交流配电 | 1 路 63A/3P 空开 |
直流配电 | l BLVD 空开：1 路 80A/1P，2 路 32A/1P，1 路 10A/1P l LLVD 空开：1 路 80A/1P，6 路 32A/1P |
电池支路 | 2 路 125A/1P 空开 |
