华为ETP23036-C6A1 嵌入式电源

华为ETP23036-C6A1 嵌入式电源

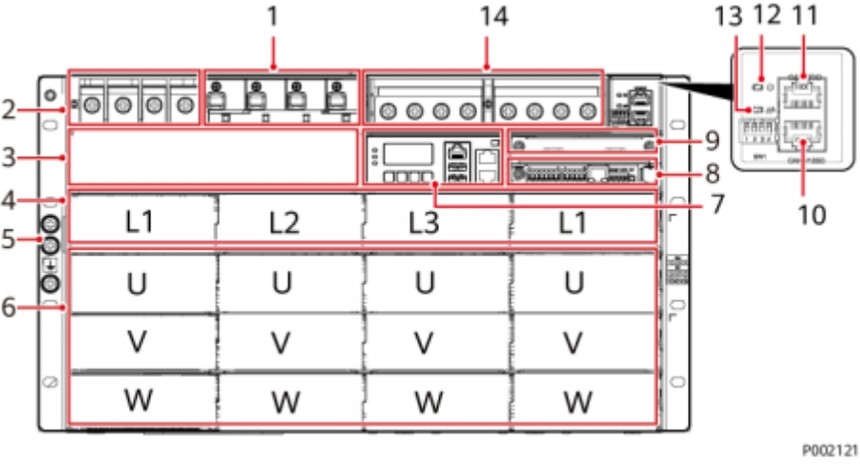

图 2-1 内部结构（前面）

（ 1 ）交流输出空开                    （2）交流输入接线端子             （3）旁路模块安装空间

（4）整流模块/S4875G6/          （5）接地螺丝                           （6）逆变模块/S4875G6/ M48500N1/M48500N2/                                                              M48500N1/M48500N2/   iDCDU100D1                                                                               iDCDU100D1

（ 7 ）SMU02C                           （8）用户接口模块UIM05B1      （9）通信扩展模块/油机扩展模 块安装空间

（ 10）CAN0/120Ω通信接口      （ 11 ）CAN0/DO通信接口           （ 12）电源指示灯

（ 13）故障指示灯                      （ 14）直流接线端子

图 2-2 内部结构（后面）

（ 1 ）SMU_FE0口                      （2）电池熔丝检测口（预留）   （3）负载熔丝检测口（预留）

产品特性：

●    多种输入方式：支持交流，直流，太阳能

●     可靠：支持N+1备份，支持热插拔，灵活扩容

●     高功率密度：6U/36kVA

●    标准结构设计：通用性强，支持19英寸标准机架安装

●     智能管理：iGrid/iDiesel/iSolar整站智能调度，提高站点能源效率和供电可靠性， 在线远程运维，减少上站和运维费用
