华为ESM-48100U5 锂电池

产品说明

华为ESM-48100U5 锂电池

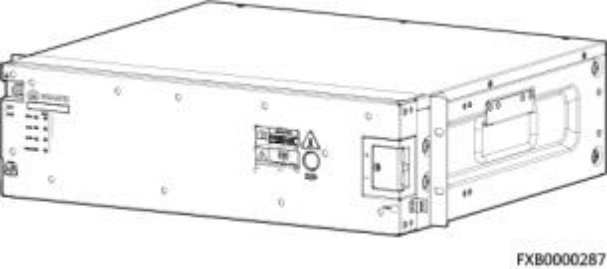

图 2-2 锂电池外观

2.3.2 面板与接口

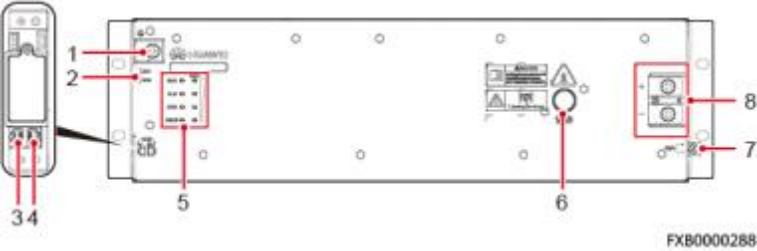

图 2-3 面板与接口

表 2-2 面板接口定义表

序号	丝印	名称	描述
1	GND	保护接地	M6螺丝
2	DO1	干接点输出接口	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
2	DO2	干接点输出接口	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
3	COM_ IN	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
4	COM_ OUT	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
5	RUN	运行指示灯	示意图参考图2-4。详细功能及作用参考表2-5。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯
	SOC	容量状态指示灯
6	MANUAL ON/OFF	手动上下电按钮	手动上下电、维护，属于接触式按钮，具体功能参考2.3.3 激活与开机。
7	PWR	ESMU外部供电接口	PWR端子外接43.2V~58V的电压可激活锂电池，具体功能参考2.3.3 激活与开机。

序号	丝印	名称	描述
8	+	正极端子	锂电池的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0 N · m，线径尺寸建议25mm2。
8	-	负极端子	锂电池的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0 N · m，线径尺寸建议25mm2。

● 并联扩功率特性： N组并联支持最大功率P≤24kW，具体计算参考3.1 并联应用。

● B类直通风应用：温湿度不受控的房间内或一般的室外环境（包括只有简单遮蔽（如遮阳棚）、湿度偶然会达到100%的情况）。

● 支持第三方电源：锂电池自管理，支持匹配第三方电源应用。

● EMC：

– CE： EN55032， CLASS A

– RE： EN55032， CLASS B

功能

● 状态监测：支持对电芯的电压、温度以及整组的电压、电流检测。

● 告警管理：支持过压、欠压、过流、高低温等异常告警。

● 异常保护：支持过压、欠压、过流、短路、高低温、电芯故障、硬件故障等异常保护。

● 信息上报：提供北向CAN/RS485接口，通过CAN/RS485接口上传告警和状态数据。

● 并联使用：支持多组锂电池并联，CAN通信最大支持32组， RS485通信最大支持 16组。

● 均衡功能：支持电芯实时均衡功能。

● 电子标签：支持身份识别。

● 防盗功能：配合华为特定的电源系统可支持防盗。

● 强制下电功能：断开PWR外部电源，长按MANUAL ON/OFF按钮5秒，电池模块能强制下电。

● 维护模式：用于锂电池更换。长按MANUAL ON/OFF按钮15秒，进入维护模式确保锂电池更换操作安全可靠。

● 激活功能：支持三种激活方式，PWR激活、功率口激活、 MANUAL ON/OFF激活。
