华为ESM-48100B4 锂电池

产品说明

华为ESM-48100B4 锂电池

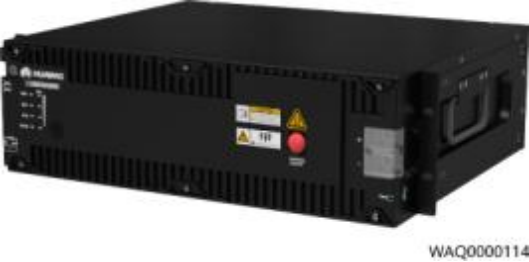

图 2-2 ESM 外观





2.3.2 面板与接口

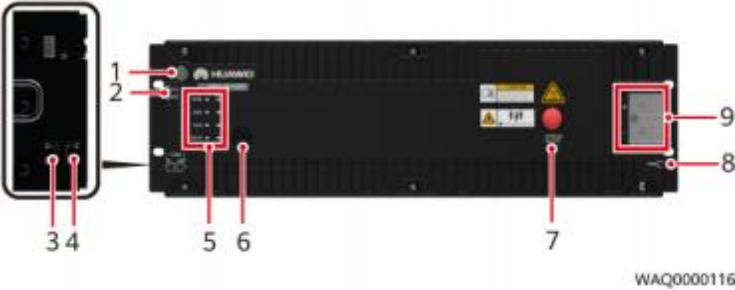

图 2-3 ESM 的面板与接口





表 2-2 面板接口定义表



序号

丝印

名称

描述

1

GND

保护接地

M6螺丝

2

DO1

DO2

ESM干接点输出

告警输出干接点，可配置（默认断开告 警），具体描述参考表2-4。

3

COM_  IN

通信接口

1.  用于上报信息和通信级联。

2.  采用RJ45端子，具体参考表2-3。

4

COM_ OUT

通信接口

5

RUN

运行指示灯

示意图参考图2-4。

详细功能及作用参考表2-5。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯





序号

丝印

名称

描述

6

/

蜂鸣器

锂电池使能智能位移防盗锁防盗功能，当 锂电池检测到被盗后，蜂鸣器会一直鸣叫 告警，直至锂电池欠压保护休眠。

7

MANUAL

ON/OFF

手动上下电按钮

手动上下电、维护，属于接触式按钮，具 体功能参考2.4 激活与开机。

8

PWR

ESMU外部供电接口

PWR端子外接43.2V~58V的电压可激活 ESM，具体功能参考2.4 激活与开机。

9

+

ESM正极端子

锂电池的正极、负极接口。采用M6螺丝固 定，需选择合适OT端子，扭矩要求5.0 N ·  m，线径尺寸建议不小于25mm2。

-

ESM负极端子





表 2-3 通信接口管脚定义



图例

RJ45引脚

信号

含义

描述



1

RS485 T+

RS485发送正

●  4线RS485通 信，满足

Modbus协议、 电总协议。

●  支持的通信波 特率为

9600bit/s，不 支持设置。

2

RS485 T-

RS485发送负

3

NC

空引脚

4

RS485 R+

RS485接收正

5

RS485 R-

RS485接收负

6

NC

空引脚

-

7

CANH

CAN通信正

用于监控单元对外 的告警接口及并联 时的组间数据通    信。

8

CANL

CAN通信负
