华为SMU06C 站点监控单元

产品说明

华为SMU06C  站点监控单元

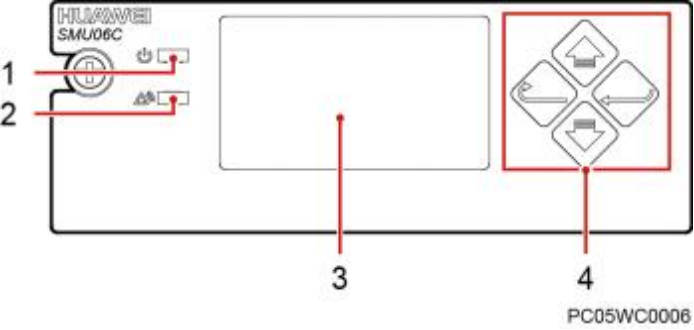

图2-1  SMU06C 面板



（1）运行指示灯     （2）告警指示灯     （3）液晶显示屏     （4）按键





指示灯

SMU06C 面板指示灯说明如表 2-1所示。



表2-1  SMU06C 面板指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入





名称

颜色

状态

说明



慢闪

（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急或重要告警

常亮

有紧急或重要告警





LCD

SMU06C 能够通过 128 x 64 像素黄绿背光液晶显示屏 LCD 实时显示可设置和查看的信 息。可视区域的尺寸为 45.5 mmx 26.3 mm。

2.1.2 接口

接口位置

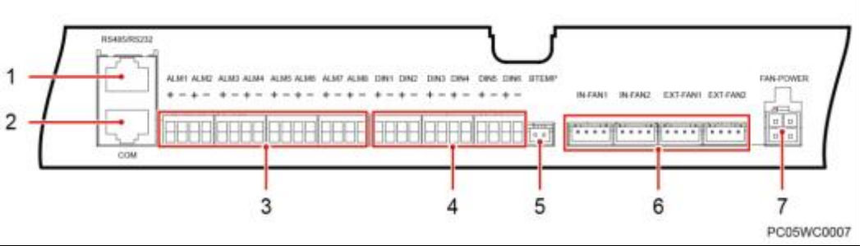

图2-2  插框 SMU06C 接口位置



（1）RS485/RS232 接口    （2）COM 接口             （3）输出干接点接口

（4）输入干接点接口      （5）电池温度传感器接口    （6）风扇控制接口

（7）风扇电源接口





通信接口

SMU06C 提供了两个通信接口，接口信息请参见表 2-2。

表2-2  SMU 通信口说明



通信口

通信参数

通信协议

用途

COM 接口

波特率：9600bit/s， 19200bit/s

Modbus 协议

连接下级设备，例 如：单体电池检测 仪、智能空调

RS485/RS232 接 口

波特率：9600bit/s， 19200bit/s，

115200bit/s

NetEco 网管协  议、电总协议、 Modbus 协议

连接上级设备，例  如：BBU 、PSNU01 模块
