华为SMU02C 站点监控单元

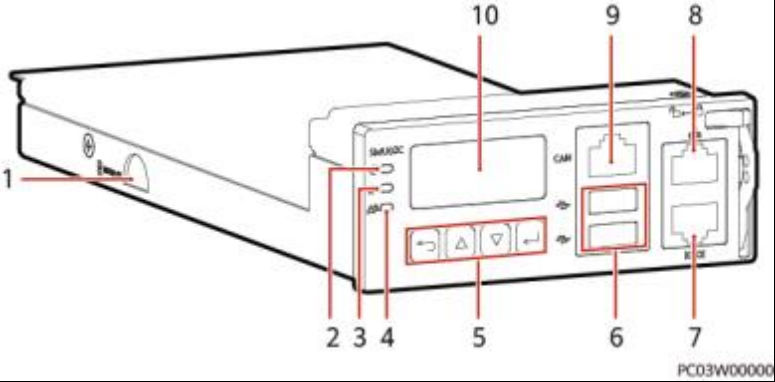

图 3-5 SMU02C 外观
（ 1 ）SD卡槽 （2）运行指示灯 （3）次要告警指示灯
（4）重要告警指示灯 （5）按键 （6）USB接口（该端口支持安 全保护机制）
（ 7 ）通信口RS485/RS232 （8）通信口FE （9）通信口CAN
（ 10）液晶显示屏
指示灯
表 3-11 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪（0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正 常 |
次要告警指示灯 | 黄色 | 常灭 | 无次要告警和提示告警 |
常亮 | 有次要告警或提示告警 |
重要告警指示灯 | 红色 | 常灭 | 无紧急告警和重要告警 |
常亮 | 有紧急告警或重要告警 |

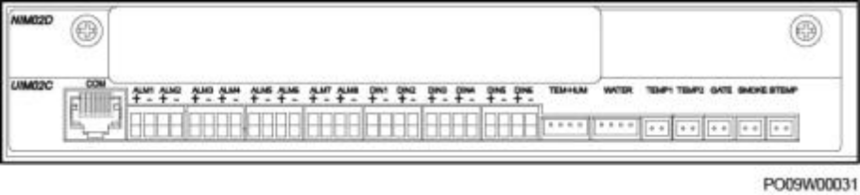

图 3-7 UIM02C 面板
接口说明
表 3-17 UIM02C 接口说明
接口类型 | 丝印 | 说明 |
传感器接口 | TEM-HUM | 温湿度传感器 |
WATER | 水浸传感器 |
TEMP1 | 温度传感器1 |
TEMP2 | 温度传感器2 |
GATE | 门磁传感器 |
SMOKE | 烟雾传感器 |
BTEMP | 电池温度传感器 |
输入干接点接口 说明 输入干接点的信号定义请参 见电源系统用户手册。 | DIN1 | 输入干接点1 |
DIN2 | 输入干接点2 |
DIN3 | 输入干接点3 |
DIN4 | 输入干接点4 |
DIN5 | 输入干接点5 |
DIN6 | 输入干接点6 |
输出干接点接口 说明 输出干接点的告警关联请参 见电源系统用户手册。 | ALM1 | 输出干接点1 |
ALM2 | 输出干接点2 |
ALM3 | 输出干接点3 |
ALM4 | 输出干接点4 |
ALM5 | 输出干接点5 |
ALM6 | 输出干接点6 |
ALM7 | 输出干接点7 |
ALM8 | 输出干接点8 |
通信口 | COM | RS485接口 |
