华为室外机柜PowerCube 1000 ICC710-HA1-C5

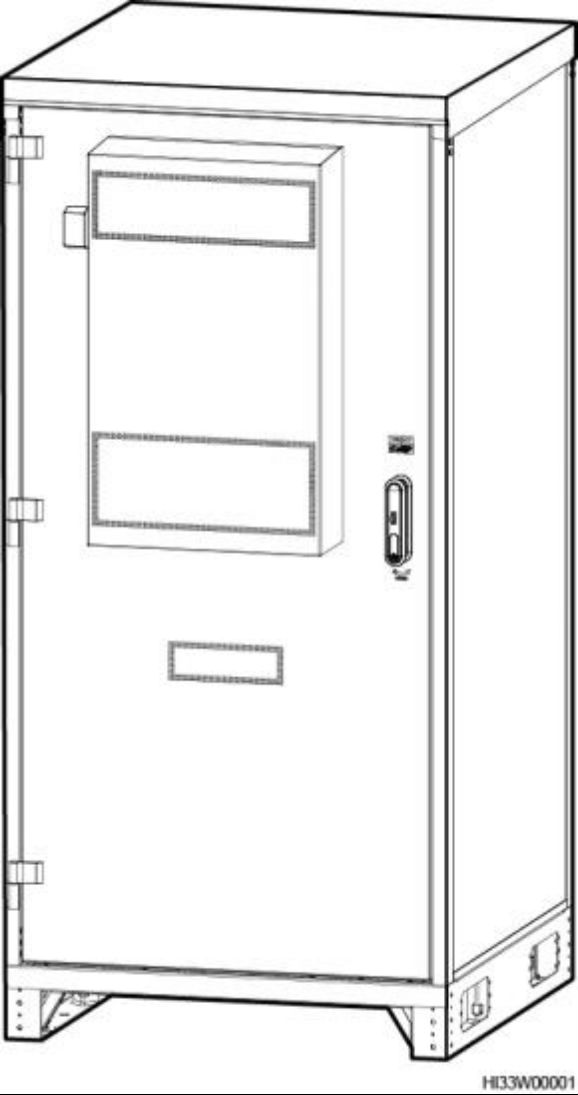

图3-25 ICC710-HA1-C5 的外观
内部结构

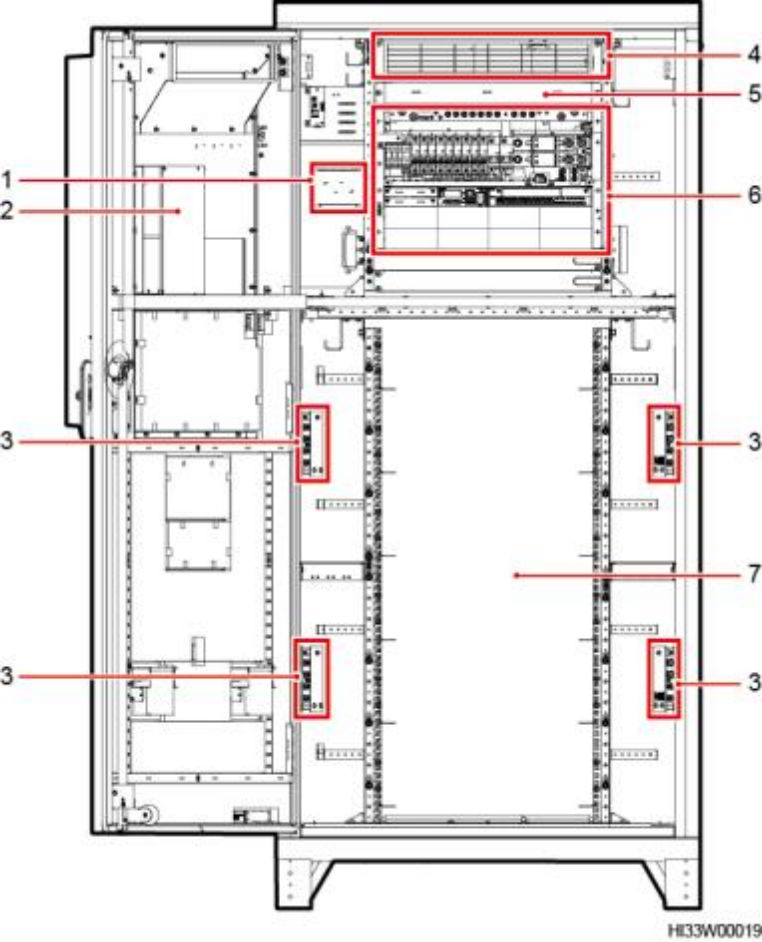

图3-26 ICC710-HA1-C5 的内部结构(正面)
（1）温控供电转接盒 （2）热交换 （3）电池铜排
（4）风机盒 （5）走线面板 （6）DCDU-400AN2
（7）电池安装空间

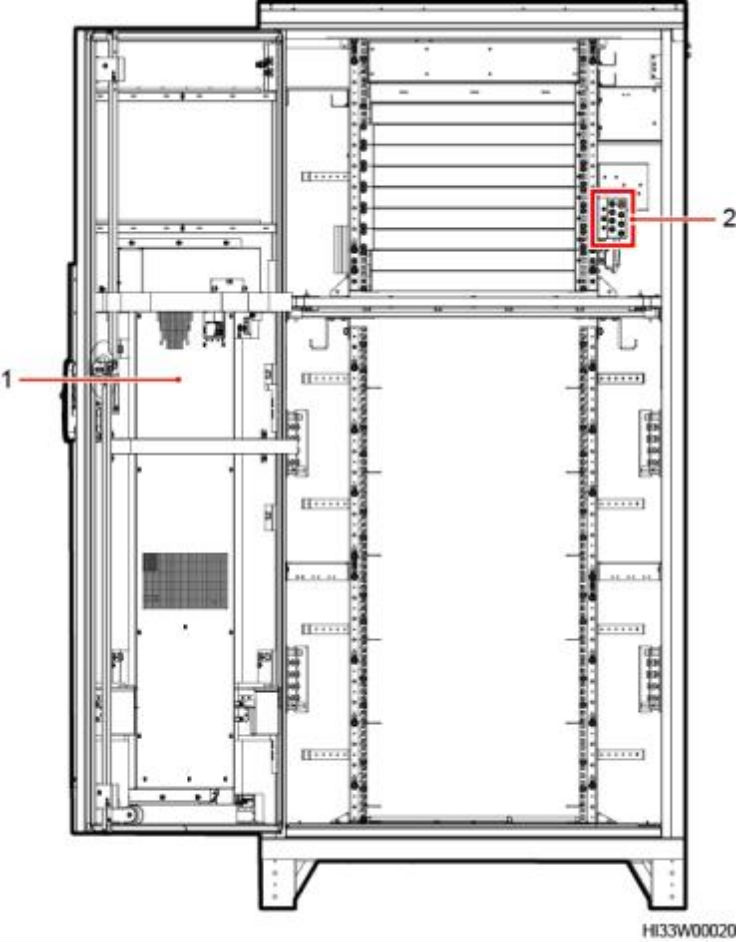

图3-27 ICC710-HA1-C5 的内部结构(背面)
（1）直流空调 （2）接地排
技术指标
表3-15 ICC710-HA1-C5 的技术指标
项目 | 说明 |
室外机柜 | 温控： l 设备舱：热交换，换热能力 150W/K l 电池舱：直流空调，1100W 制冷量 外形尺寸（高×宽×深）：1925mm×900mm×950mm 底座尺寸（高×宽×深）：150mm×900mm×950mm 重量：300kg 安装方式：落地安装 维护方式：前维护 |
项目 | 说明 |
| 走线方式：下进下出 |
电池安装空间 | ESM-4850A1（最大 600Ah） |
用户设备安装空 间 | 14U |
用户空间支持热 耗 | 300W～350W |
工作温度 | 0℃~+45℃（包含太阳辐射） |
运输温度 | -40℃~+70℃ |
存储温度 | -40℃~+70℃ |
工作湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m （在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃) |
噪声等级 | 满足 GR487 要求，噪声声压≤65dB@1.5m（环温 45℃时） |
防护等级和工作 环境 | IP55 ，C 类环境 |
其他要求 | l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求 |
