华为室外机柜PowerCube 1000 ICC330-HD1-C1

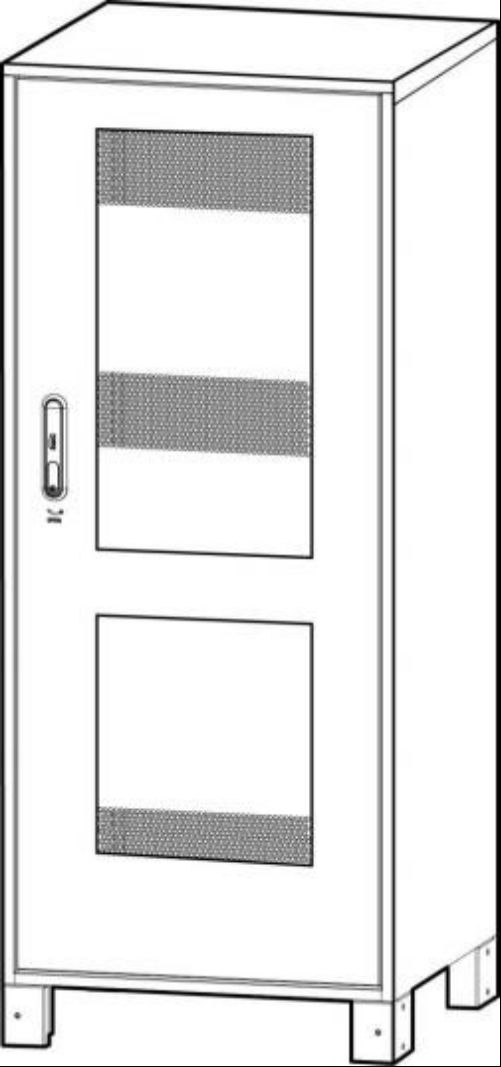

图3-21 ICC330-HD1-C1 的外观
内部结构

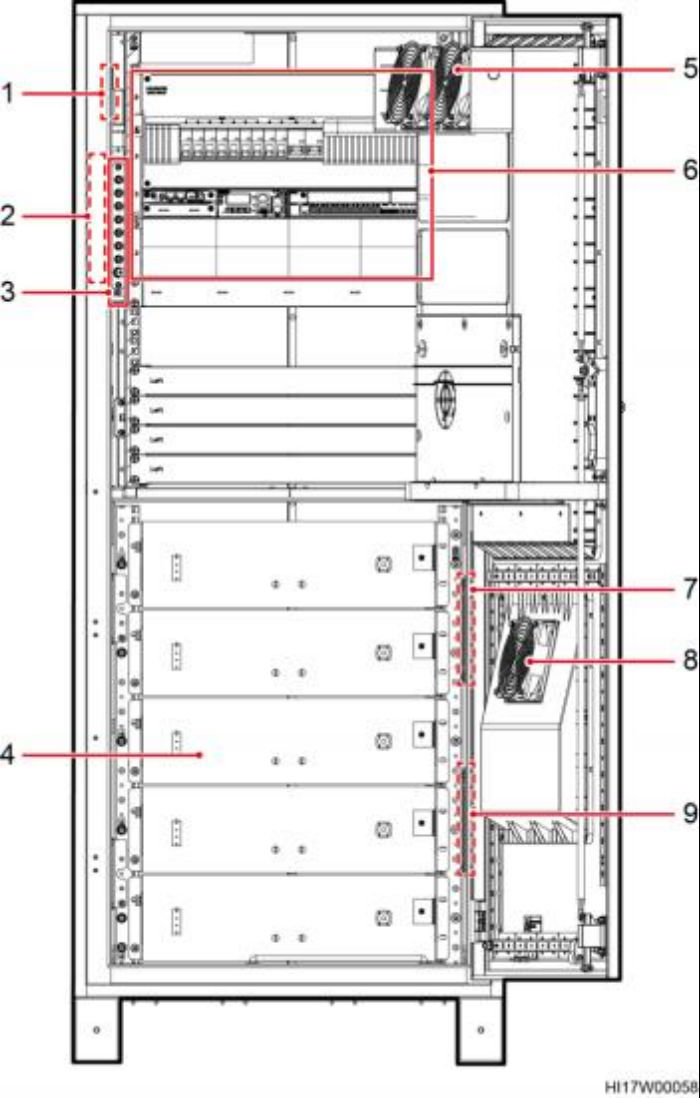

图3-22 ICC330-HD1-C1 的内部结构
（1）温控供电转接盒 （2）侧壁交流防雷 （3）接地排
（4）电池安装空间 （5）热交换风扇 （6）DCDU-400AN2
（7）RTN+铜排 （8）直通风风扇 （9）-48V 铜排
技术指标
表3-13 ICC330-HD1-C1 的技术指标
项目 | 说明 |
| l 设备舱：热交换，换热能力 150W/K l 电池舱：直通风散热 外形尺寸（高×宽×深）：1600mm×650mm×650mm 重量：140kg 安装方式：落地安装/楼顶安装/靠墙安装 维护方式：前维护 走线方式：下进下出 |
电池安装空间 | 最大支持 50Ah×5（S4850A1 电池） |
设备安装空间 | 7U |
工作温度 | 0℃~+40℃（锂电池在 0~10℃时充电电流≤0.1C ，10~15℃时 充电电流≤0.2C ，15~40℃时充电电流≤0.4C） |
运输温度 | -40℃~+70℃ |
存储温度 | -40℃~+70℃ |
工作湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m（在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃) |
噪声等级 | 满足 GR487 要求，噪声声压≤65dB@1.5m（环境温度 45℃时） |
防护等级和工作 环境 | IP55 ，B 类环境 |
其他要求 | l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求 |
