华为室外电源PowerCube 1000 ICC200-N1-C8

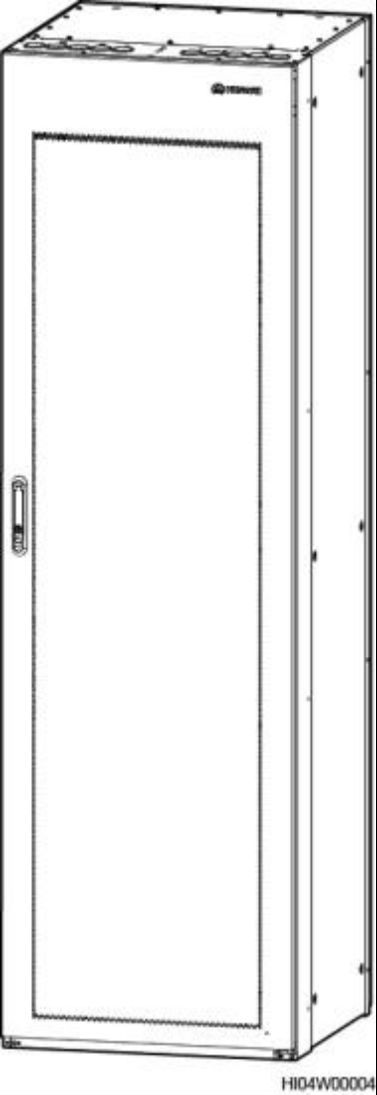

图3-17 ICC200-N1-C8 的外观
内部结构

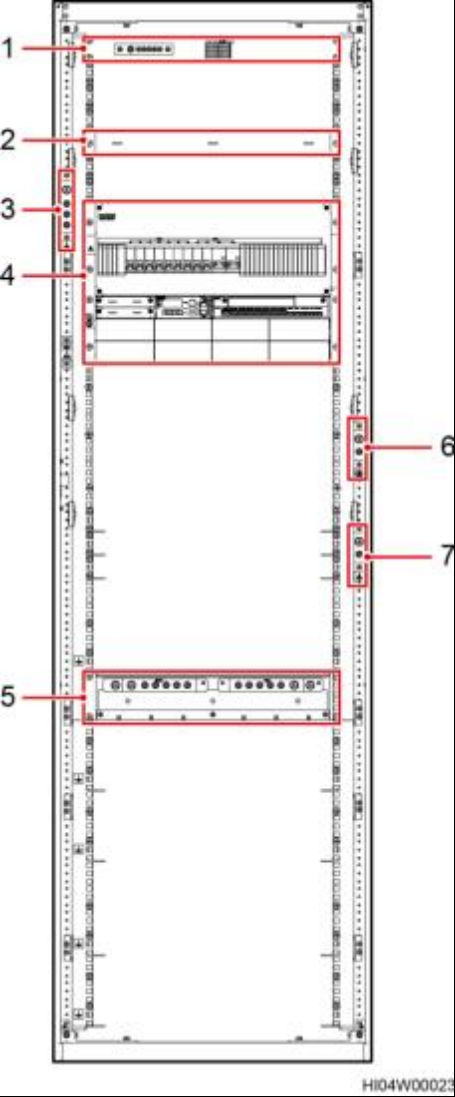

图3-18 ICC200-N1-C8 的内部结构
（1）温控供电转接盒 （2）走线面板 （3）设备接地排
（4）DCDU-400AN2 （5）RTN+母排和-48V 铜排 （6）主接地排
（7）设备接地排
技术指标
表3-11 ICC200-N1-C8 的技术指标
配置 | 说明 |
室内机柜 | 温控：自然散热；防护等级：IP20 尺寸（高×宽×深）：2000mm×600mm×600mm |
配置 | 说明 |
| 重量：<140kg 安装方式：落地安装 维护方式：前维护 走线方式：上进上出 |
电池安装空间 | ESM-4850A1（最大 250Ah） |
用户设备安装空 间 | 14U |
工作温度 | 0℃~+50℃ |
运输温度 | -40℃~+70℃ |
存储温度 | -40℃~+70℃ |
工作湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m（在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃) |
防护等级和工作 环境 | IP20，室内 |
其他要求 | l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-3（V2.3.2 或更高版本）Class 3.1 要求 |
