华为锂电池ESM-48100C1

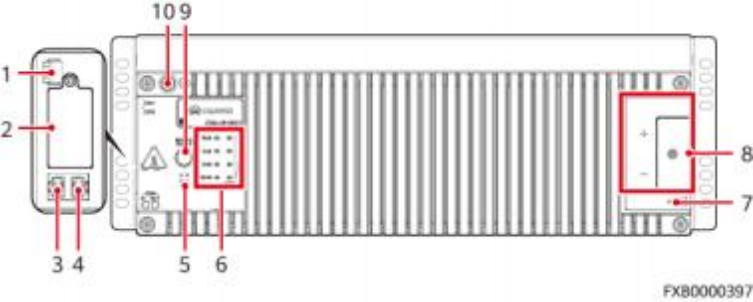

1

DO1

告警输出干接点

DO2

2

/

IoT模块安装空间（预留）

3

COM_  IN

通信接口

4

COM_ OUT

5

/

蜂鸣器

6

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

7

PWR

PWR激活口（外接43.2V~58V的电压可激活 ESM ）

8

+

ESM功率口

-

9

MANUAL ON/OFF

手动上下电按钮

10

GND

保护接地

DO1

故障、重要告警

当锂电池出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，电芯温度采样故障，充电变换器输 出短路，继电器线圈短路，充电低温保护，放电低温保 护，充电高温保护，放电高温保护，功率模块内部过温 保护，放电变换器输出短路，输入反接，BMU防盗被

锁，器件失效过载锁死，序列号冲突，输入/输出口放电 内过压锁死，放电过流锁死，放电过流保护，电芯1-N    故障告警，位移锁锁定，缓起失败

默认断开告警

（可配置）

DO2

重载预警、过放 保护

当锂电池出现以下告警时，干接点会输出告警信号：

放电欠压告警，放电欠压保护，放电过流预警，陀螺仪 故障

1

RS485+

RS485数据正极

●  2线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485-

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

6

NC

空引脚

-

7

CANH

CAN通信正

用于监控单元对外 的告警接口及并联 时的组间数据通    信。

8

CANL

CAN通信负
