详细说明

华为锂电池ESM-48100B1

产品说明

华为锂电池ESM-48100B1

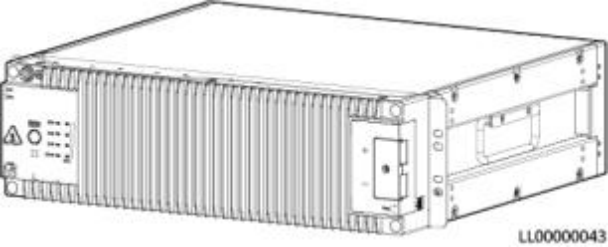

图 2-1 ESM 外观





2.2.2 面板与接口

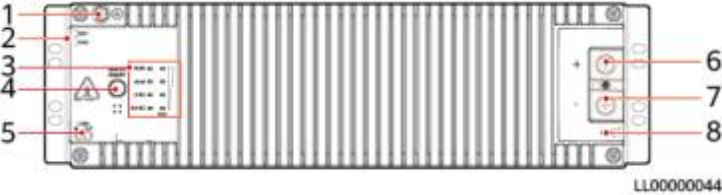

图 2-2 ESM 的面板与接口



表 2-2 面板接口定义表



序号

丝印

名称

描述

1

GND

保护接地

M6螺丝

2

DO1

ESM干接点输出

告警输出干接点，可配置（默认断开告 警），具体描述参考表2-4。

DO2

3

RUN

运行指示灯

示意图参考图2-3。

详细功能及作用参考表2-5。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

4

MANUAL

ON/OFF

手动上下电按钮

手动上下电、维护，属于接触式按钮，具 体功能参考2.3 激活与开机。

5

COM_ IN

通信接口

1.  用于上报信息和通信级联。

2.  采用RJ45端子，具体参考表2-3。

COM_ OUT

通信接口

6

+

正极端子

锂电池的正极、负极接口。采用M6螺丝固 定，需选择合适OT端子，扭矩要求5.0N ·   m，线径尺寸建议不小于25mm2。

7

-

负极端子

8

PWR

ESMU外部供电接口

PWR端子外接43.2V~58V的电压可激活 ESM，具体功能参考2.3 激活与开机。





表 2-3 通信接口引脚定义



图例

RJ45引脚

信号

含义

描述



1

RS485+

RS485数据正极

●  2线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485-

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极


6

NC

空引脚

-

7

CANH

CAN通信正

●  满足CAN协 议。

●  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负
