华为ETP48600-C5A3, ETP48600-C5A5 嵌入式电源

ETP48600-C5A3/ETP48600-C5A5是嵌入式电源系统，将交流电转为直流电，支

持-48V以及-57V恒压输出给负载设备供电。电源最大容量满足36kW，适用于新建站 点供电以及存量站点扩容改造场景。

2.2 产品介绍

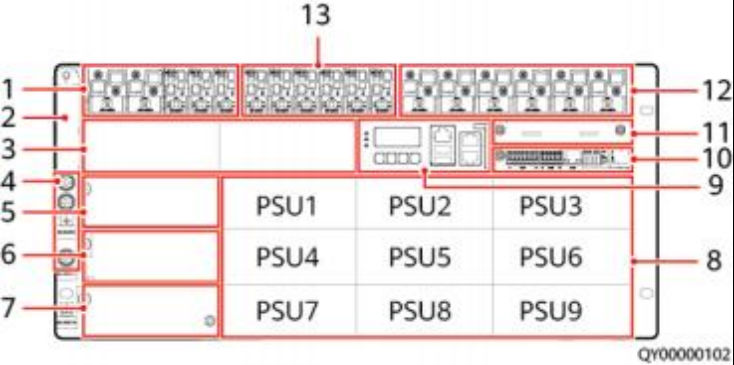

图 2-1 ETP48600-C5A3/ETP48600-C5A5

（ 1 ）LLVD空开                        （2）配电指示标签                    （3）iDCDU100D1安装空间

（4）接地螺钉                          （5）交流输出模块安装空间      （6）交流输入模块1安装空间

（ 7 ）交流输入模块2安装空间    （8）整流模块R4850G2/                 （9）监控模块SMU02C R4875G1安装空间

（ 10）用户接口模块UIM05B1     （ 11 ）通信扩展模块NIM01C3/    （ 12）电池空开 CIM02C安装空间

（ 13）BLVD空开

C口 说明

●   整流模块槽位也支持安装iDCDU100D1。

●   iDCDU100D1安装在iDCDU100D1安装空间时，每个iDCDU100D1模块最大直流输出总电流 为100A。

●   iDCDU100D1安装在整流模块安装空间时，每个iDCDU100D1模块最大直流输出总电流为 80A。

表 2-1 系统配置
