华为嵌入式电源ETP48200-C5A1

产品说明

表2-1 ETP48200-C5A1、ETP48200-C5A3 系统配置



项目

ETP48200-C5A1

ETP48200-C5A3

插框

l 1U 整流模块安装空间

l 4U 配电空间

配电单元

l 交流配电：交流输入空开

l 直流配电：重要负载支路（BLVD），次要负载支路

（LLVD），电池支路

整流模块

最大可配置 4 个 R4850G2 整流模块

监控模块

SMU02B

用户接口模块

UIM02C

防雷器

交流防雷：标称雷击放电电流 30kA，最大雷击放电电流 60kA ，8/20us

直流防雷：差模 10kA，共模 20kA ，8/20us

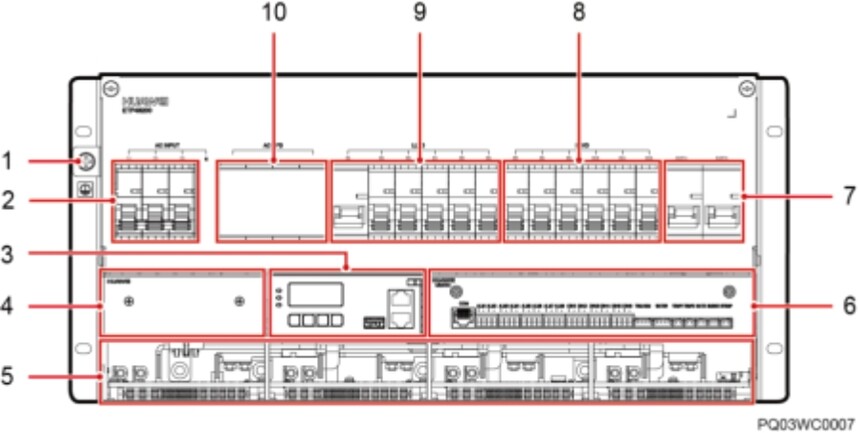

图3-1 ETP48200-C5A1 外观图









（1）接地螺丝            （2）交流输入空开          （3）监控模块

（4）电池强制上电开关    （5）整流模块安装空间      （6）用户接口模块 （在盖板后面）

（7）电池空开            （8）BLVD 空开            （9）LLVD 空开

（10）交流防雷器
