华为ETP48200-C2B1 嵌入式电源
产品说明

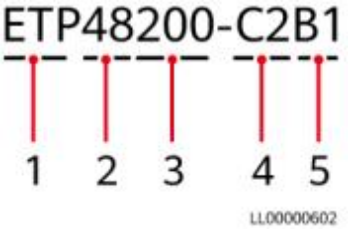

华为ETP48200-C2B1 嵌入式电源 图 2-1 ETP48200-C2B1 型号说明
表 2-1 ETP48200-C2B1 型号说明
2.3 产品介绍 内部结构
图 2-2 ETP48200-C2B1 内部结构图（正视图）
（ 1 ）负载空开及预留安装空间 （2）电池空开（智能空开） （3）接地螺丝 （智能空开） （4）交流输入模块安装空间 （5）整流模块安装空间 （6）用户接口模块UIM05D1 （ 7 ）通信扩展模块安装空间 （8）监控模块SMU02C

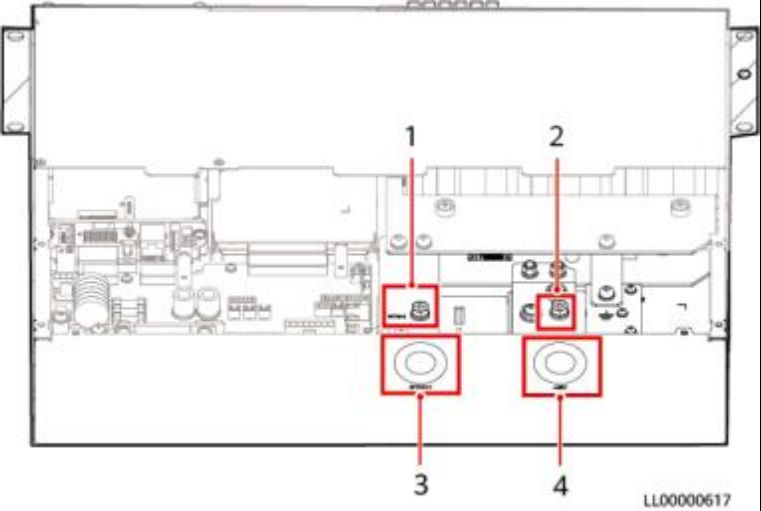

图 2-3 ETP48200-C2B1 内部结构图（后俯视图）
（ 1 ）RTN+（用于扩展配电） （2）-48V（用于扩展配电） （3）RTN+出线孔 （4）-48V出线孔
|
