效率 | 峰值效率≥96% ≥95%（230VAC ，25%~90%负载） |
高×宽×深 | 88.9mm × 103mm×243mm |
重量 | ≤2.83kg |
冷却方式 | 内置风扇（具有温控调速功能） |
产品概述

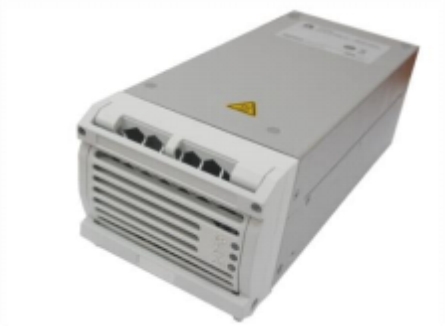

R4850G1是一款高效率 、高功率密度的数字化整 流模块，实现宽范围电压输入， 53.5V DC默认输 出。具有软启动功能、完善的保护功能、低噪音、 可并联使用等优点。通过电源监控实现整流模块状 态、负载的实时监测和输出电压调节功能。
关键特征
• 宽输入电压范围
• 宽工作温度范围
• 低总谐波失真（THD）
• 全数字化控制
• 支持热插拔功能
• 支持智能电表
• 支持RS485通信功能
• 支持LED显示告警
• 支持调压、调流、均流功能
• 支持320V AC离线功能
• 满足RoHS要求
• 通过TUV 、CE 、UL认证，获得CB证书
使用环境
项目 | 指标 |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+75℃ |
相对湿度 | 5％~95％（无冷凝） |
海拔高度 | ≤4000m |
注: 3000m~4000m，海拔每升高200m，温度降低1℃。
电气特性
项目 | 指标 |
输入特性 |
工作电压 | 85V AC~300V AC |
频率 | 45Hz~66Hz； 额定值为50Hz/60Hz |
额定输入电流 | ≤17A |
功率因数 | ≥0.99（50%~100%负载） |
THD | ≤5%（50%~100%负载） |
输出特性 |
输出电压 | 42V DC~58V DC 默认值为53.5V DC |
线性降功率 | 3000W (176V AC~300V AC) 3000W-1200W (176V AC~85V AC) |
稳压精度 | ≤±0.6％Vo |
纹波和噪声 | ≤200mVp-p （带宽≤20MHz） |
动态响应 | • 25%~50% 、50%~75%跳变： −超调： ≤±5% −恢复时间：≤200µs (±0.6%Vo） |
待机功耗 | ≤5W |
开机启动时间 | 3s~10s |
输出保持时间 | >10ms |
电话衡重杂音电压 | ≤2mV |
宽频杂音电压 | ≤ 50mV (3.4kHz~150kHz) ≤ 20mV (0.15MHz~30MHz) |
1 版权所有 © 华为技术有限公司2017。保留一切权利。
其他特性
项目 | 指标 |
保护特性 |
输入过压 保护 | 保护点： >300VAC |
恢复范围： 290VAC~300V AC |
输入欠压 保护 | 保护点： <85VAC |
恢复范围： 85VAC~90V AC |
输出过压 保护 | 范围为58.5V DC~60.5V DC； (可通过监控设置） 1. 内部故障过压时，模块锁死； 2. 大于63V 以上，且持续500ms以上，模块 锁死。 |
输出限流 保护 | 见图1 |
输出短路 保护 | 可长期短路，短路消失后可自动恢复。 |
过温保护 | 具有过温保护功能。 |
安规/EMC/防雷特性 |
认证&安 规 | • 通过TUV 、CE 、UL认证，获得CB证书； • 符合IEC60950-1； UL60950-1； CAN/CSA-C22.2 No. 60950-1 ； EN60950-1标准。 |
EMC | EN 55022； EN 55024； ETSI EN 300 386； ETSI ES 201 468； IEC61000-3-2； IEC61000-3-3； IEC61000-6-1； IEC61000-6-2； IEC61000-6-3； IEC61000-6-4； |
防雷 | 5 kA |
可靠性特性 |
MTBF | >45 万小时（40℃) |
音响噪声 |
指标 | ≤50dB（25℃) |
输出特性图

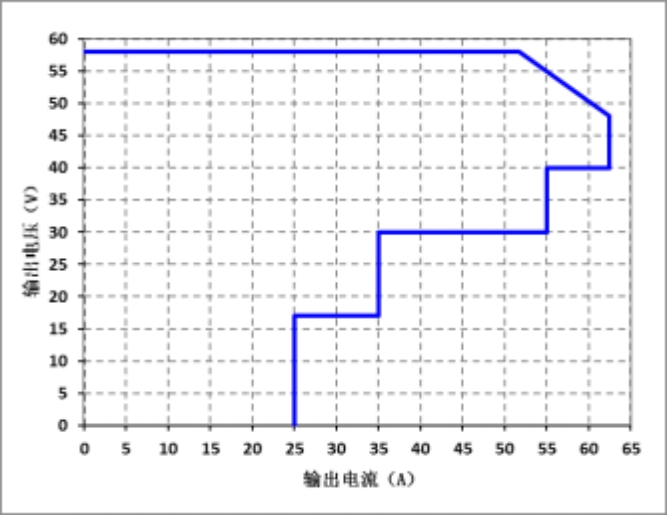

图1 输出外特性曲线

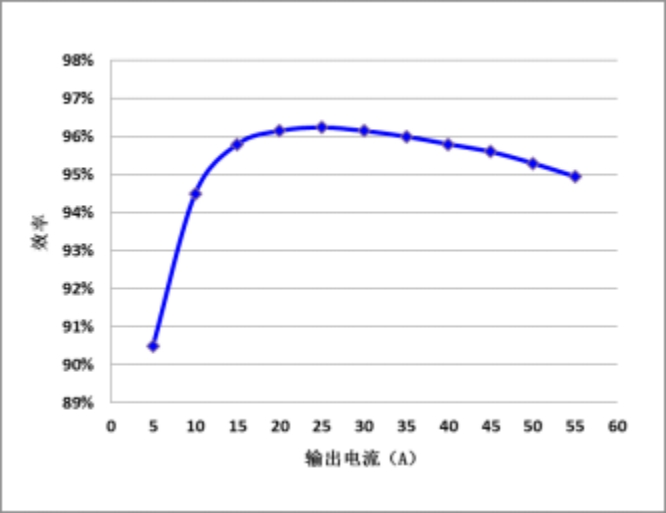

图2 输出效率曲线 (230V AC ，25℃)

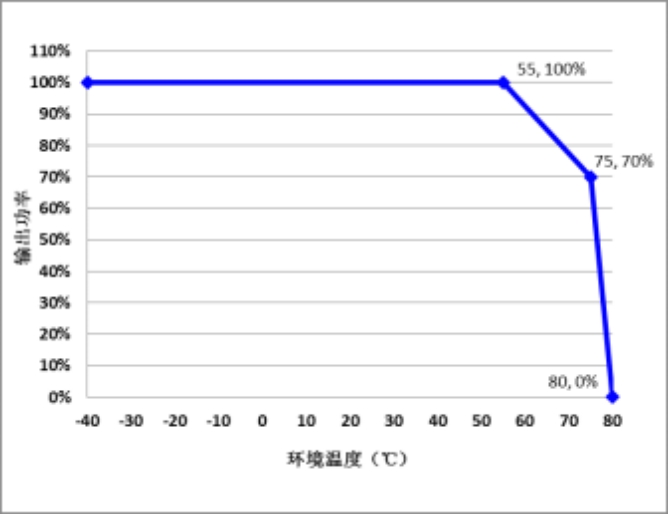

图3 输出功率降额曲线
