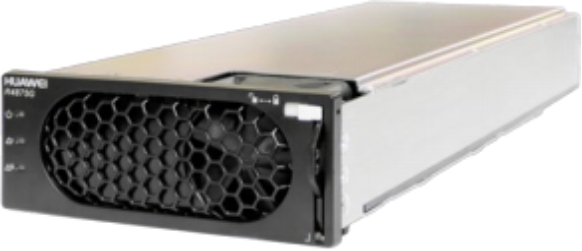

华为R4875G5 整流模块

高 ×宽 ×深

40.8mm × 105mm ×269mm

重量

≤2.2kg

冷却方式

内置风扇（风扇具有温控调速功能）

防护等级

IP20

工作温度范围

-40℃ ~ +75℃

存储温度范围

-40℃ ~ +75℃

相对湿度

5％ RH～95％RH（无冷凝）

海拔高度

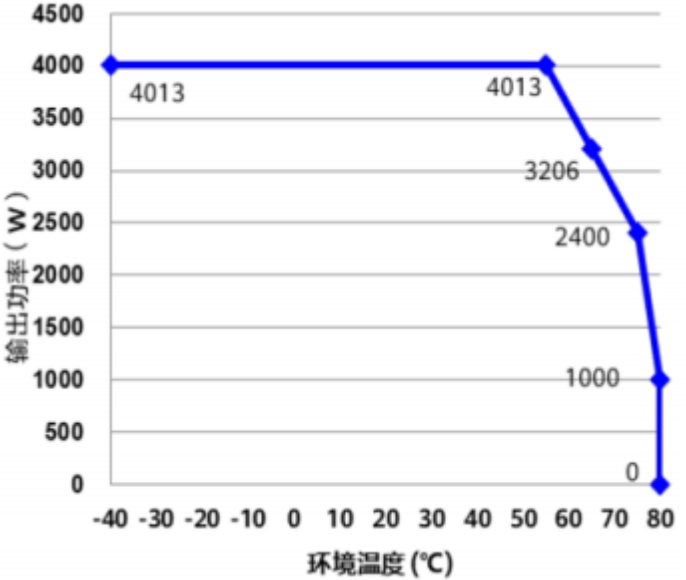

≤5000m（ 2000m～5000m环境下高温   降额，每升高200m，工作温度降低1ºC)

环境要求

• 没有导电尘埃和腐蚀性气体、没有爆 炸危险

• 灰尘度、腐蚀性物质、有害生物、霉  菌等指标应符合ETSI EN 300 019-1-3 （ V2.3.2或更高版本）Class 3.1要求

• 模块应用在直通风柜或室外柜时，机 柜至少要满足IP55及以上防护等级

输入特性

输入电压范围

85V AC～300V AC

频率

45Hz～66Hz；

额定值为50Hz/60Hz

额定输入电流

<21A

功率因数

≥0.97（50%~100%负载）

THD

≤5％（50%~100%负载）

输出特性

输出电压

42V DC～58V DC；

额定值为53.5V/57V DC

输出功率

4000W（ 176V AC～300V AC）；

4000W~1608W（ 176V AC～85V AC）

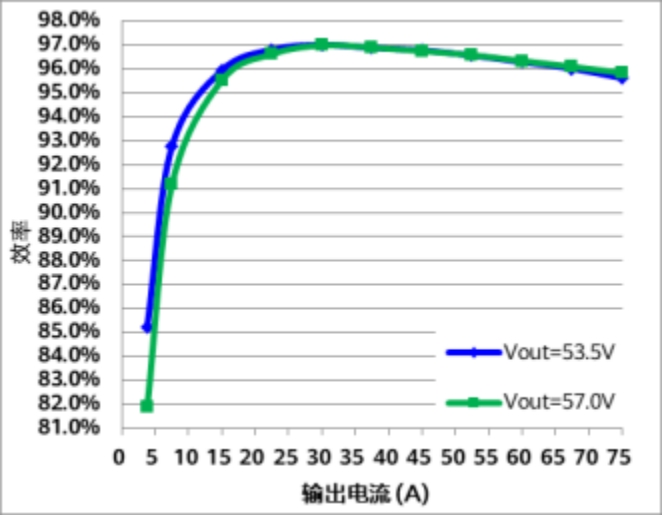

峰值效率

97%±0.2%

稳压精度

≤ ±0.6％*Vo

纹波和噪声

≤200mVp-p（带宽 ≤20MHz）

动态响应

l 25%~50% 、50%~75%跳变：

-超调：≤ ±5%

-恢复时间：<200µs (±0.6%*Vo)

l 10%~90%跳变：

-超调：≤ ±5%

-恢复时间：<1ms (±1%*Vo)

待机功耗

≤5W

开机启动时间

3s ～10s

输出保持时间

>10ms

电话衡重杂音 电压

≤2mV

宽频杂音电压

≤50mV (3.4kHz ～150kHz)    ≤20mV (0.15MHz～30MHz)

保护特性

输入过压 保护

保护点：＞300V AC

恢复范围：290V AC～300V AC

输入欠压 保护

保护点：＜80V AC

恢复范围：80V AC～90V AC

输出过压 保护

范围为56V DC～60V DC （可通过监控设置）

1. 内部故障过压时，模块锁死。

2. 外部电压大于63V DC，且持续500ms以 上，模块锁死。

输出限流 保护

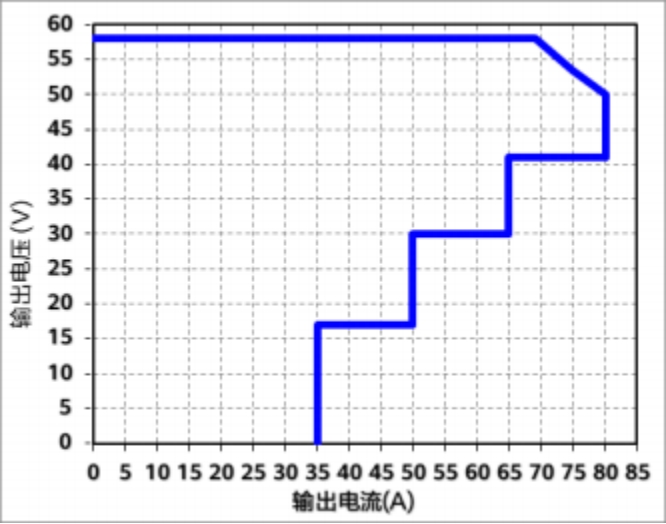

见图1

输出短路 保护

可长期短路，短路消失后可自动恢复。

过温保护

具有过温保护功能，过温保护消失后可自动 恢复。

安规/EMC/防雷特性

安规& 认证

l 通过TUV 、CE 、UL认证，获得CB证书；

l 符合UL60950-1； IEC60950-1； CAN/CSA C22.2 No. 60950-1； EN60950-1

l 符合IEC62368-1；UL 62368-1； CAN/CSA-C22.2 No. 62368-1；  EN62368-1标准

EMC

EN 55032； EN 55024； ETSI EN 300 386； IEC 61000-3-2； IEC 61000-3-3；

IEC 61000-6-1； IEC 61000-6-2；

IEC 61000-6-3； IEC 61000-6-4； FCC CFR47 Part 15 Subpart B

防雷

5kA (8/20μs)

可靠性特性

MTBF

≥50万小时 (40℃)

音响噪声

指标

≤55dB(A) (40℃)
