关键特性
效率 | 峰值效率98%; ≥96％（ 230V AC ，30%~100%负载） |
高 ×宽 ×深 | 40.8mm × 105mm ×269mm |
重量 | ≤2.5kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
防护等级 | IP20 |
产品概述

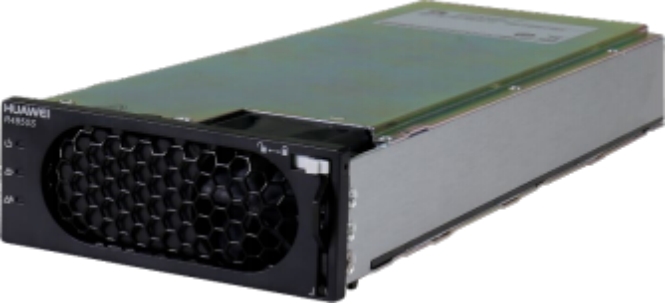

R4850S2是一款超高效率 、高功率密度的数字化整 流模块 ，实现宽范围电压输入 ，53.5V DC默认输 出 。具有软启动功能 、完善的保护功能 、低噪音 、 可并联使用等优点 。通过电源监控实现整流模块状 态 、负载的实时监测和输出电压调节功能。
关键特征
l 峰值效率98%
l 宽输入电压范围
l 宽工作温度范围
l 低总谐波失真（ THD ）
l 全数字化控制
l 支持热插拔功能
l 支持智能电表
l 支持CAN总线通信功能
l 支持LED显示告警
l 支持调压、调流、均流功能
l 支持320V AC离线功能
l 满足RoHS要求
l 通过TUV 、CE 、UL认证，获得CB证书 使用环境
项目 | 指标 |
工作温度范围 | -40℃~+75℃ |
存储温度范围 | -40℃~+75℃ |
项目 | 指标 |
相对湿度 | 5％ RH~95％RH（无冷凝） |
海拔高度 | ≤5000m （2000m~5000m环境下高 温降额，每升高200m，工作温度降低 1ºC。） |
环境要求 | • 没有导电尘埃和腐蚀性气体、没有爆 炸危险 • 灰尘度、腐蚀性物质、有害生物、霉 菌等指标应符合ETSI EN 300 019-1- 3（ V2.3.2或更高版本）Class 3.1要 求 • 模块应用在直通风柜或室外柜时，机 柜至少要满足IP55及以上防护等级 |
电气特性
项目 | 指标 |
输入特性 |
输入电压范围 | 85V AC~290V AC |
频率 | 45Hz~66Hz 额定值为50Hz/60Hz |
额定输入电流 | ≤16A |
功率因数 | >0.98（50%~100%负载） |
THD | ≤5％（50%~100%负载） |
输出特性 |
输出电压 | 42V DC~58V DC 额定值：53.5V DC/57V DC |
线性降功率 | 3000W（ 176V AC~290V AC） 3000W~1250W（ 176V AC~85V AC） |
稳压精度 | ≤ ±0.6％Vo |
纹波和噪声 | ≤200mVp-p（带宽 ≤20MHz） |
动态响应 | l 25%~50% 、50%~75%跳变： -超调：≤ ±5% -恢复时间：≤200µs ( ±0.6%Vo） l 10%~90%跳变： -恢复时间1 ：≤50µs ( ±5%Vo） -恢复时间2 ：≤1ms ( ±1%Vo） |
待机功耗 | ≤5W |
开机启动时间 | 3s~10s |
输出保持时间 | >10ms |
电话衡重杂音电 压 | ≤2mV |
宽频杂音电压 | ≤50mV（3.4kHz~150kHz） ≤20mV（0.15MHz~30MHz） |
1 版权所有 © 华为技术有限公司2024。保留一切权利。
其他特性
项目 | 指标 |
保护特性 |
输入过压 保护 | 保护点：>300V AC |
恢复范围：290V AC~300V AC |
输入欠压 保护 | 保护点：<80V AC |
恢复范围：80V AC~90V AC |
输出过压 保护 | 范围为56V DC~60V DC； (可通过监控设置） 1. 内部故障过压时，模块锁死。 2. 外部电压大于63V DC，且持续500ms以 上，模块锁死。 |
输出限流 保护 | 见图1 |
输出短路 保护 | 可长期短路，短路消失后可自动恢复。 |
过温保护 | 具有过温保护功能。 |
安规/EMC/防雷特性 |
认证&安 规 | l 通过TUV 、CE 、UL认证，获得CB证书。 l 符合IEC60950-1； IEC62368-1； EN60950-1； EN62368-1；UL62368-1； UL60950-1标准。 |
EMC | EN 55032; EN 55024; IEC 61000-3-2; IEC 61000-3-3; ETSI EN300386; ETSI EN201468; ETSI EN301489; ITU-T K.20; FCC CFR47 Part 15 Subpart B; AS/NZS CISPR 22. |
防雷 | 5kA (8/20μs) |
可靠性特性 |
MTBF | >75万小时（25℃) |
音响噪声 |
指标 | ≤55dB (40℃) |
输出特性图

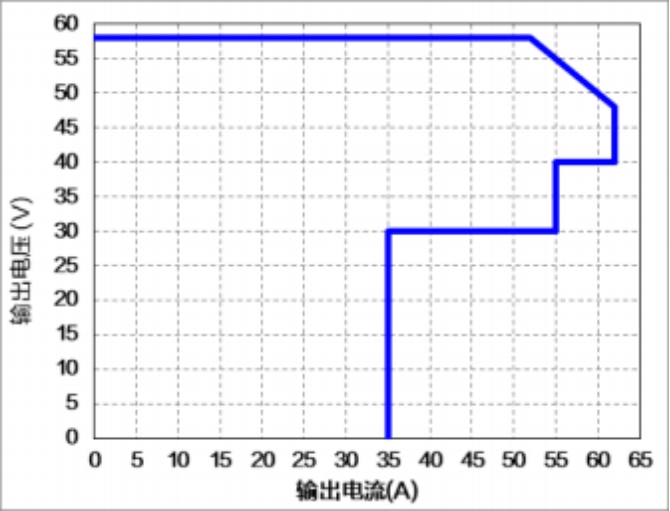

图1 输出外特性曲线

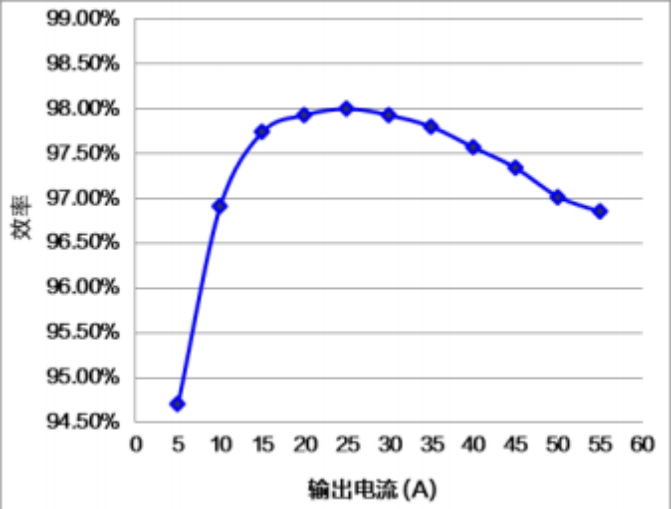

图2 输出效率曲线 (Vin=230V AC，TA =25ºC)

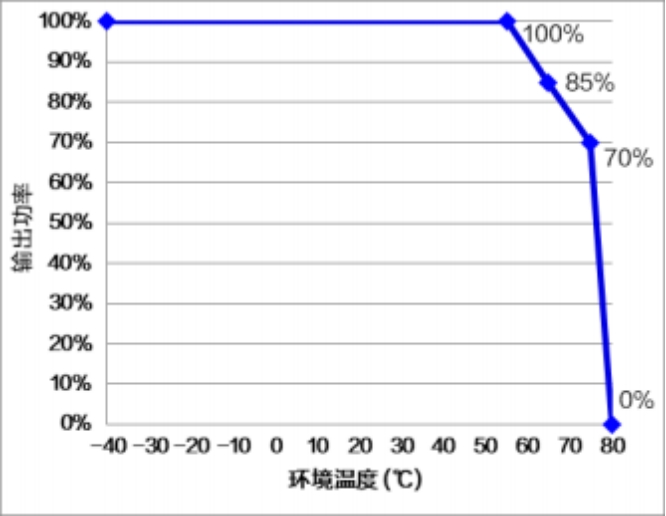

图3 输出功率降额曲线
