效率 | 峰值效率≥94%; ≥93% (230V AC ，30%~100%负载） |
高×宽×深 | 40.8mm × 105mm×269mm |
重量 | ≤2kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
产品概述

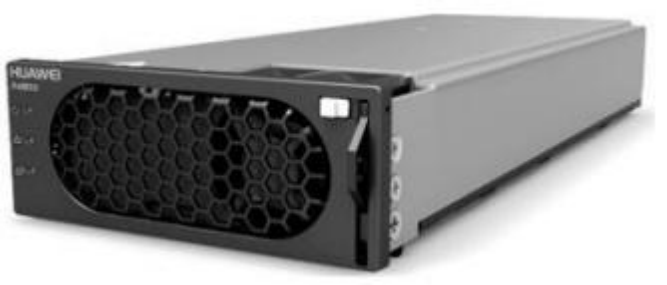

R4850N2是一款高效率、高功率密度的数字化整 流模块，实现宽范围电压输入，53.5V DC默认输 出。具有软启动功能、完善的保护功能、低噪音、 可并联使用等优点。通过电源监控实现整流模块状 态、负载的实时监测和输出电压调节功能。
关键特征
• 宽输入电压范围
• 宽工作温度范围
• 低总谐波失真（THD）
• 全数字化控制
• 支持热插拔功能
• 支持智能电表
• 支持CAN总线通信功能
• 支持LED显示告警
• 支持调压、调流、均流功能
• 支持320V AC离线功能
• 满足RoHS要求
• 通过TUV 、CE 、UL 、FCC认证，获得CB证书
使用环境
项目 | 指标 |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+75℃ |
相对湿度 | 5％~95％（无冷凝） |
海拔高度 | ≤4000m |
注 : 3000m～4000m，海拔每升高200m，温度降低1℃。
电气特性
项目 | 指标 |
输入特性 |
工作电压 | 85V AC~300V AC； |
频率 | 45Hz~66Hz； 额定值为50Hz/60Hz |
额定输入电流 | ≤17A |
功率因数 | ≥0.99（50%~100%负载） |
THD | ≤5％（50%~100%负载） |
输出特性 |
输出电压 | 42V DC~58V DC； 额定值为53.5V DC |
线性降功率 | 3000W（176VAC~300V AC）； 3000W~1250W（176VAC~85V AC） |
稳压精度 | ≤±0.6％Vo |
纹波和噪声 | ≤200mVp-p （带宽≤20MHz） |
动态响应 | • 25%~50% 、50%~75%跳变： −超调： ≤±5% −恢复时间： ≤200µs (±0.6%Vo） • 10%~90%跳变： −恢复时间1：≤50µs (±5%Vo） −恢复时间2：≤1ms (±1%Vo） |
待机功耗 | ≤5W |
开机启动时间 | 3s～10s |
输出保持时间 | >10ms |
电话衡重杂音 电压 | ≤2mV |
宽频杂音电压 | ≤50mV（3.4kHz～150kHz） ≤20mV（0.15MHz～30MHz） |
1 版权所有 © 华为技术有限公司2017。保留一切权利。
其他特性
项目 | 指标 |
保护特性 |
输入过压 保护 | 保护点： >300VAC |
恢复范围： 290VAC~300V AC |
输入欠压 保护 | 保护点： <80VAC |
恢复范围： 80VAC~90V AC |
输出过压 保护 | 范围为56V DC~60V DC； (可通过监控设置） 1.内部故障过压时，模块锁死。 2.外部电压大于63V DC，且持续500ms以上， 模块锁死。 |
输出限流 保护 | 见图1 |
输出短路 保护 | 可长期短路，短路消失后可自动恢复； 进风口温度大于45℃, 输出短路打嗝。 |
过温保护 | 具有过温保护功能。 |
安规/EMC/防雷特性 |
认证&安 规 | • 通过TUV 、CE 、UL 、FCC认证，获得CB 证书。 • 符合IEC60950-1； UL60950-1； CAN/CSA-C22.2 No. 60950-1 ； EN60950-1标准。 |
EMC | EN 55032； EN 55024； ETSI EN 300 386； ETSI ES 201 468； IEC61000-3-2； IEC61000-3-3； IEC61000-6-1； IEC61000-6-2； IEC61000-6-3； IEC61000-6-4； |
防雷 | 5kA |
可靠性特性 |
MTBF | >50万小时（25℃) |
音响噪声 |
指标 | ≤55dB （40℃) |
输出特性图

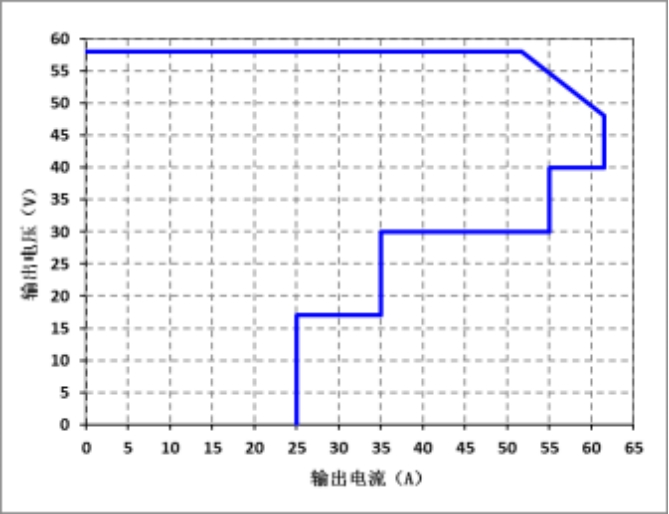

图1 输出外特性曲线

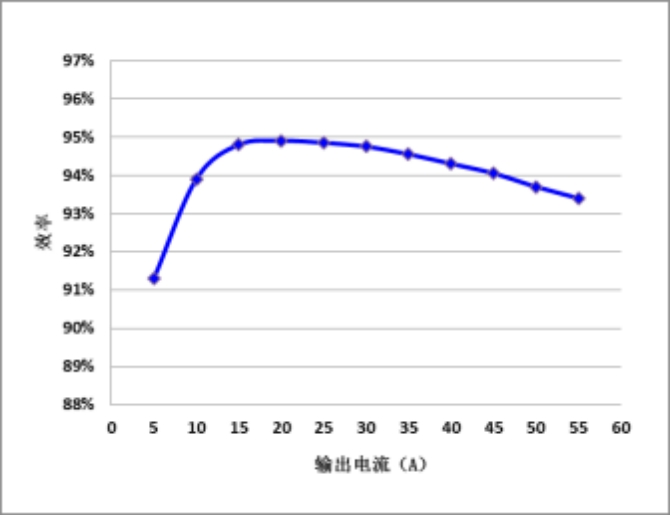

图2 输出效率曲线（230VAC ，25℃)

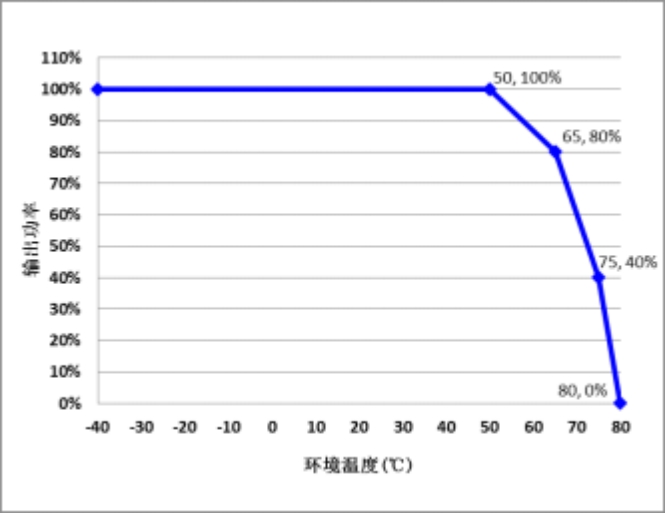

图3 输出功率降额曲线
