华为室外柜 ICC701-HA2-C1

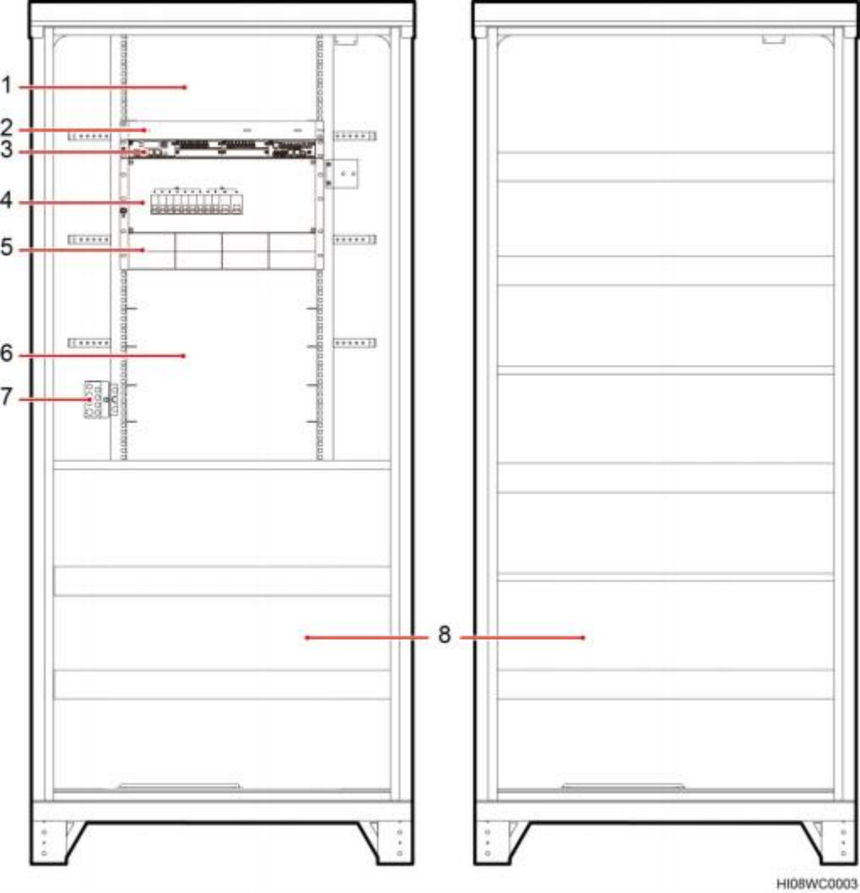

ICC701-HA2-C1 机柜配置如下图所示。

图3-1  华为 ICC701-HA2-C1 机柜配置（前视图和后视图）

（1）ATS 预留安装空间       （2）假面板                  （3）ECC500

（4）DCDU                                   （5）插框                    （6）剩余空间

（7）机柜接地排             （8）DCB 电池安装空间

3.2 安装空间要求

介绍机柜的尺寸及安装空间要求。

机柜安装空间要求如下图所示。（单位：mm）

图3-2  安装空间要求

3.3 用户设备规格介绍

当用户设备需要放置于华为机柜内时，必须满足尺寸、散热、温度等规格要求。 尺寸要求

尺寸要求如图 3-4所示。

l  宽度：19 英寸标准设备的宽度。

l 深度：自然散热和左右风道散热的用户设备深度不超过 280mm；前后风道散热的 用户设备深度不超过 265mm。

l 面板走线空间：不超过 100mm。

散热风道要求

l 如果用户设备有内置风扇，必须为左右风道（风流方向从左到右）或前后风道 （风流方向从前到后）。

l  如果用户设备无内置风扇（自然散热），设备安装槽位上下必须留有至少 1U 的空 闲槽位作为散热空间。

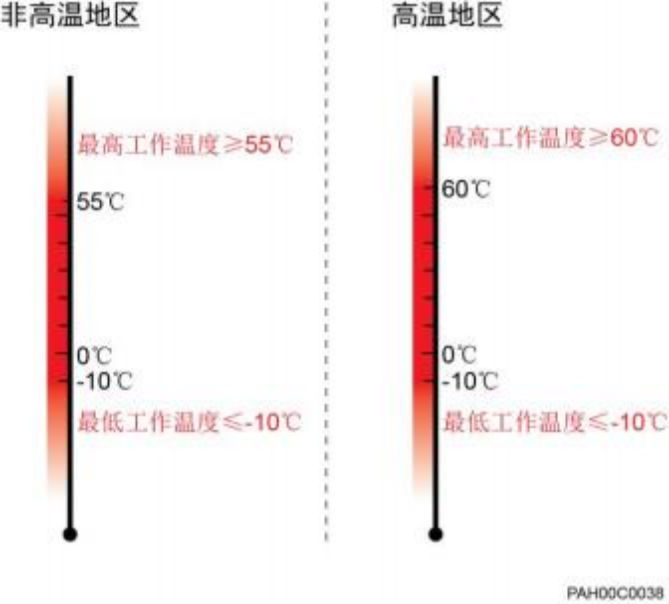

温度规格要求

在非高温地区和高温地区，用户设备的温度规格要求不同，具体要求如下图所示。

非高温地区和高温地区的解释如下:

l 非高温地区：最高环境温度低于或等于 40℃的地区。

l  高温地区：最高环境温度高于 40℃的地区。 图3-3  用户设备温度规格要求
