华为TP48300B-N20A3电源柜
产品说明
TP48300B-N20A3 、TP48600B-N20A3 和 TP481000B-N20B1 是室内通信电源系统，将 交流电转换为稳定的直流电，主要为-48V 系列的通信设备进行供电，最大输出电流 分别是 300A 、600A 和 1000A，机柜外观如下图所示。

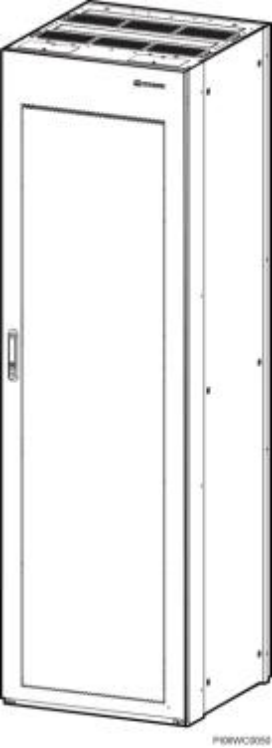

图2-1 机柜外观

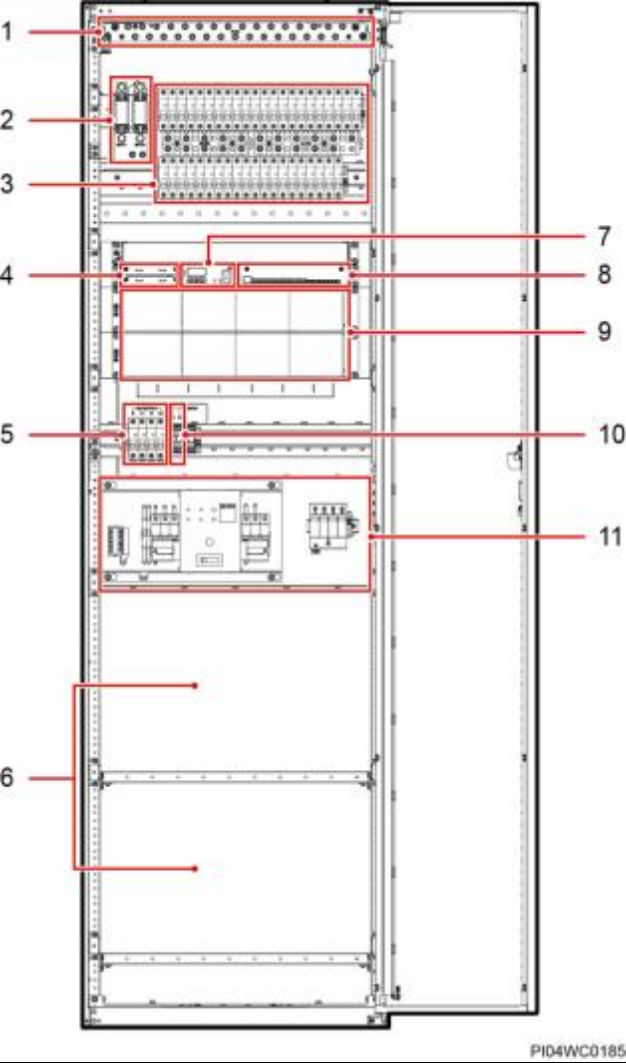

内部结构 图3-1 TP48300B-N20A3 内部结构
（1）RTN+母排 （2）电池熔丝 （3）直流输出空开 （4）通信扩展模块安装空间 （5）交流输出空开 （6）电池安装空间 （7）监控单元 （8）用户接口模块 （9）整流模块安装空间 （10）交流输入 N 端子 （11）交流切换开关 ATS |
