详细说明

华为通信电源TP24600B-N16B1

产品说明

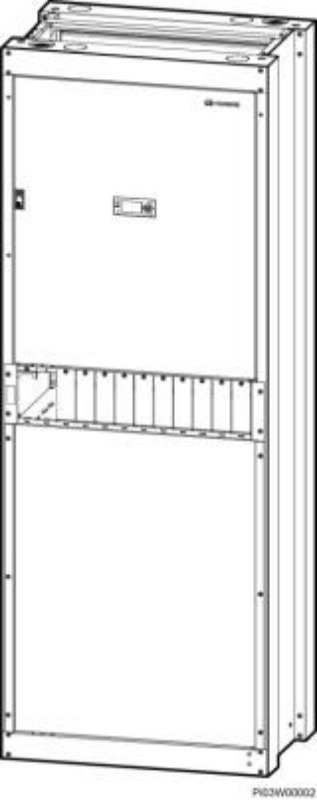

图2-1  机柜外观



2.2 系统特点

l







电压范围宽至 85VAC～300VAC

l

完善的电池管理功能

l

完善的交、直流防雷设计

l

提供一路 RS485/RS232 接口

l

支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管、动环网管或 第三方网管通信，组网灵活，可实现远程管理，无人值守

l

支持 LCD 界面中英文显示、按键操作

l

支持整流模块热插拔

l

整流模块功率因数值达 0.99





2.3 系统配置

表2-1  系统配置



项目

TP24600B-N16B1

交流输入制式

220/380V AC 三相四线

交流配电

l 交流输入：100A/3P×1

l 交流输出：32A/3P×1 ，16A/1P×1

直流配电

l 重要负载下电支路：63A/1P×2 ，32A/1P×2 ，10A/1P×2

l 次要负载下电支路：100A/1P×16，预留 2 路 100A 空开

l 电池支路：2×500A

整流模块

最大可支持 10 个 R24/4850N1

最大输出电流

600A（最大负载电流 400A）

监控单元

SMU06D

交流防雷

标称雷击放电电流 20kA ，最大雷击放电电流 40kA ，8/20us

直流防雷

差摸 10kA，共模 20kA ，8/20us















3 部件介绍

3.1 内部结构

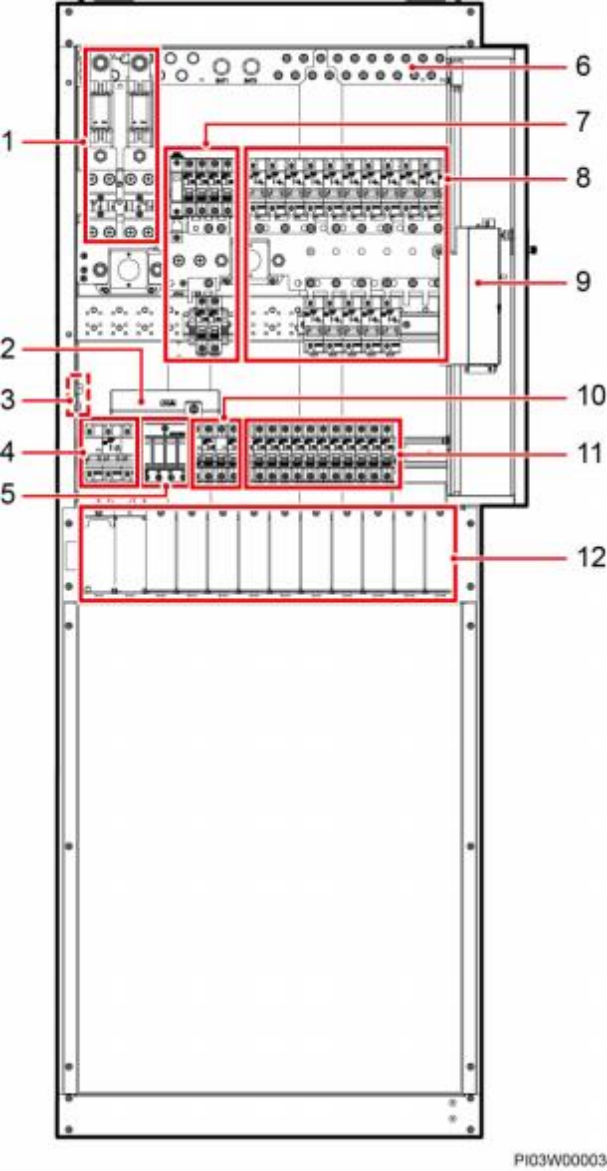

图3-1  内部结构





（1）电池熔丝             （2）N 接线排             （3）机柜接地排

（4）交流输入空开         （5）交流防雷器           （6）RTN-母排

（7）重要负载下电支路空开 （8）次要负载下电支路空开 （9）监控单元 SMU06D

（10）交流输出空开        （11）整流模块空开        （12）整流模块安装空间
