华为UPS电源华为UPS电源UPS2000-H-(6kVA-10kVA)

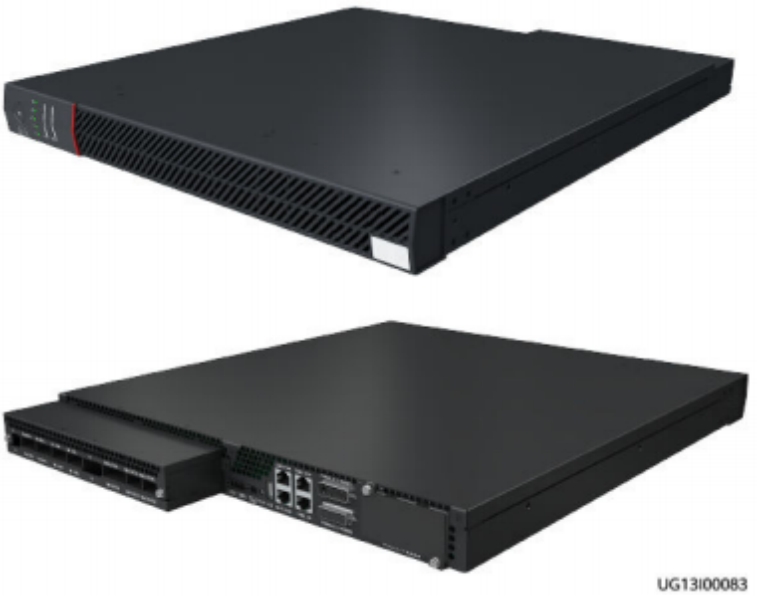

图 2-8 6kVA 前后外观

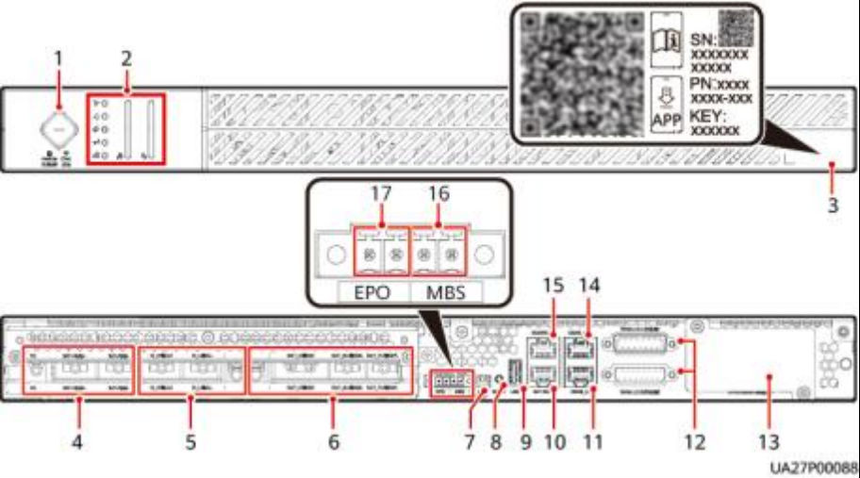

图 2-9 6kVA 外观

（ 1 ）按键                                 （2）指示灯                             （3）标签a

（4）电池接口                          （5）交流输入接口                    （6）交流输出接口

（ 7 ）电池温度传感器接口          （8）RESET按键                        （9） USB接口

（ 10）BATT.COM1接口             （ 11 ）COM3_IN接口                 （ 12）并机接口

（ 13）选配卡插槽                     （ 14）COM3_OUT接口            （ 15）COM2/CAN接口

（ 16）维修旁路模式接口           （ 17 ）EPO接口 （ MBS）

C口 说明

a：SN码和二维码位置，扫二维码可下载APP和连接WiFi，查看用户手册、快速指南等；KEY值 （预留）。标签中的信息仅供参考，具体参数请以实物为准。

2.4.2 10kVA UPS 外观

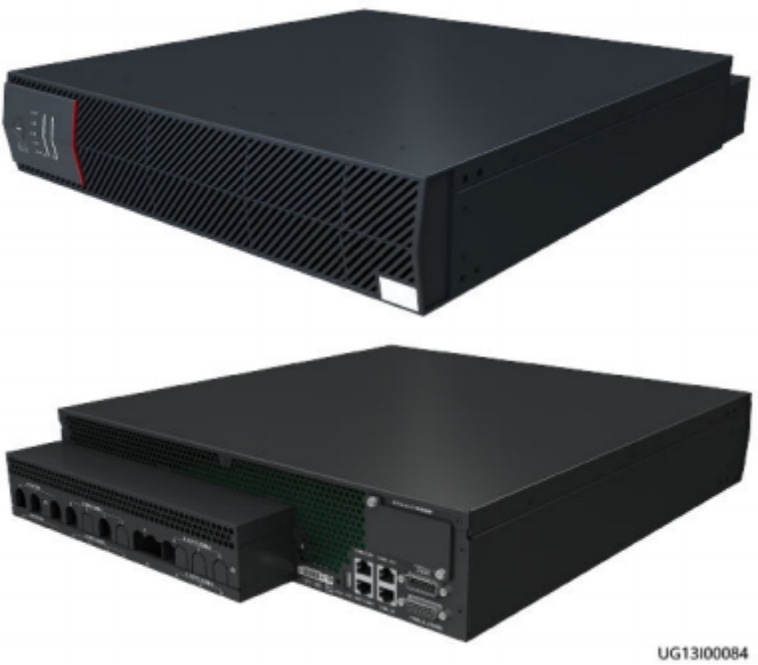

图 2-10 10kVA 前后外观

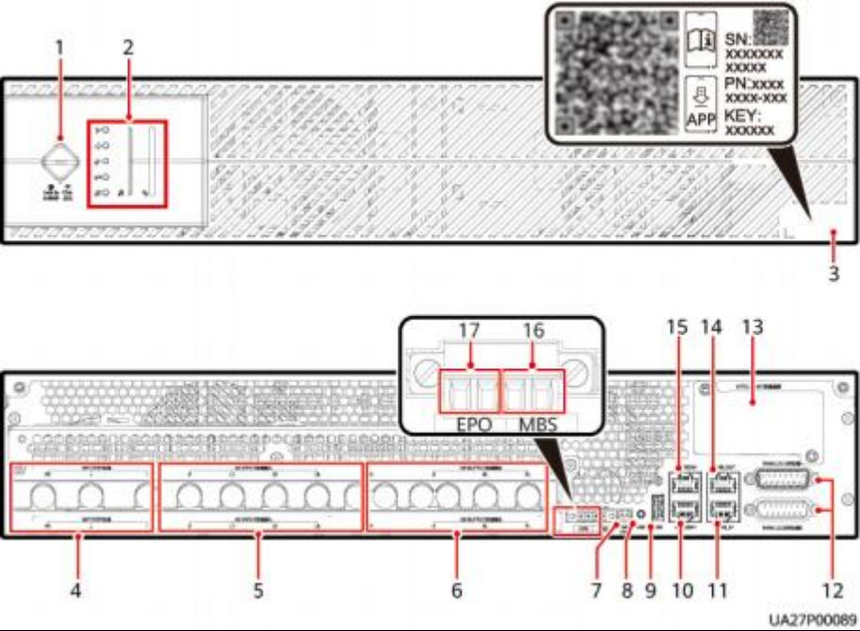

图 2-11 10kVA 外观

（ 1 ）按键                                 （2）指示灯                             （3）标签a

（4）电池接口                          （5）交流输入接口                    （6）交流输出接口

（ 7 ）电池温度传感器接口          （8）RESET按键                        （9） USB接口

（ 10）BATT.COM1接口             （ 11 ）COM3_IN接口                 （ 12）并机接口

（ 13）选配卡插槽                     （ 14）COM3_OUT接口            （ 15）COM2/CAN接口

（ 16）维修旁路模式接口           （ 17 ）EPO接口 （ MBS）

C口 说明

a：SN码和二维码位置，扫二维码可下载APP和连接WiFi，查看用户手册、快速指南等；KEY值 （预留）。标签中的信息仅供参考，具体参数请以实物为准。
