华为UPS电源UPS2000-G-3KRTLL

本文档主要涉及以下产品型号：

表 2-1 UPS 产品型号

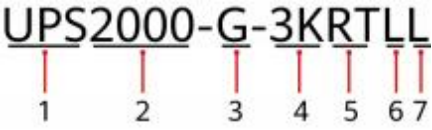

图 2-1 UPS 型号标识

表 2-2 UPS 型号说明

2.2 工作原理

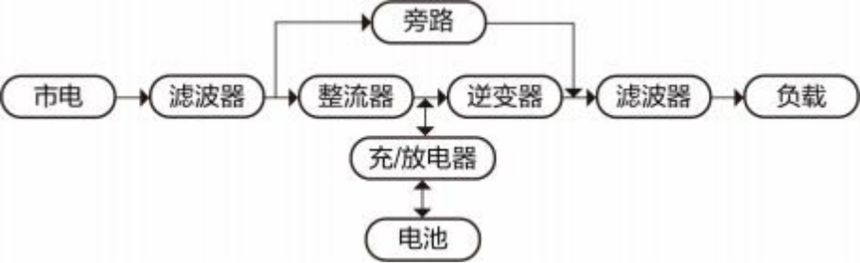

图 2-2 原理框图

2.3 产品结构

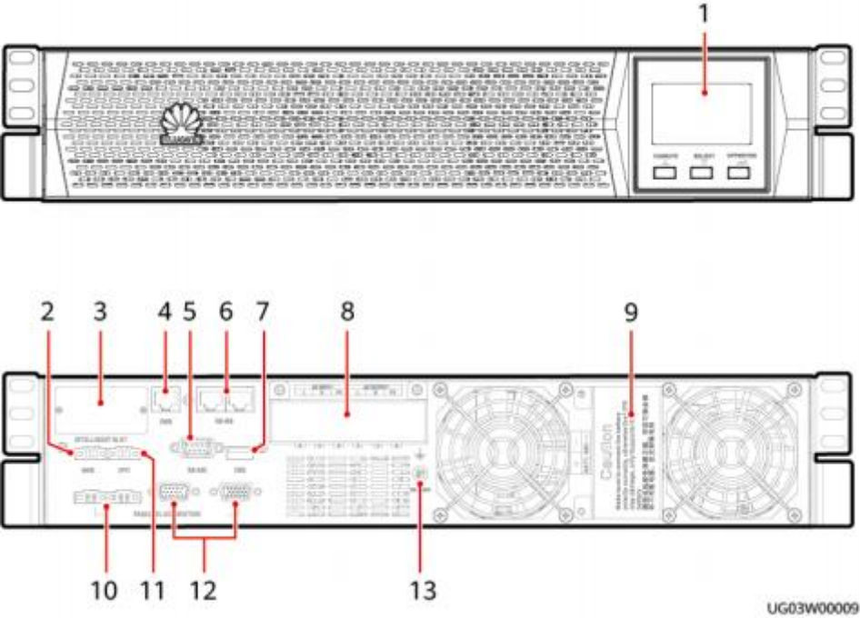

图 2-3 3kVA 前后视图

（ 1 ）液晶显示屏               （2）维修旁路模式接口                （3）选配卡插槽 （ MBS）

（4）BMS接口                 （5）RS232通讯接口b                                      （6）RS485通信接 口（接北向设备）

（ 7 ）USB接口a                        （8）交流输入、输出端子（盖板   （9）电池输入端子 下方）                                          （盖板下方）

（ 10）并机均流端口          （ 11 ）EPO接口                             （ 12）并机通信端 口

（ 13）电池PE端子

C口 说明

●   RS485只支持Modbus RTU协议。

●   USB接口和RS232接口不支持同时使用

a：USB接口支持串口通信协议，通过USB接口可以实现日志导出功能、发送串口调试命令。

b：RS232接口支持串口通信协议，通过RS232接口可以实现日志导出功能、发送串口调试命 令以及在线升级UPS主功率程序。

2.4 通信接口说明

图 2-4 RS232 接口引脚

表 2-3 RS232 引脚定义

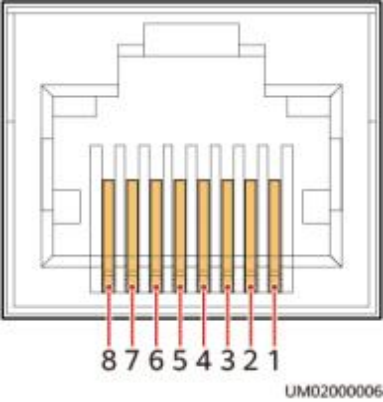

图 2-5 RS485/BMS 接口引脚

表 2-4 RS485 引脚定义

表 2-5 BMS 引脚定义
