华为UPS电源UPS2000-G1-(6kVA-10kVA)

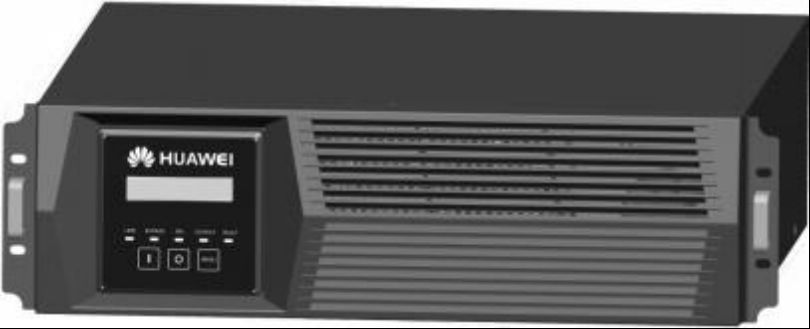

UPS2000-G1-(6kVA-10kVA)的外观如图 2-1所示。

图2-1  UPS2000-G1-(6kVA-10kVA)外观

2.3.2 面板介绍

对 UPS 的前面板、后面板进行介绍。 前面板

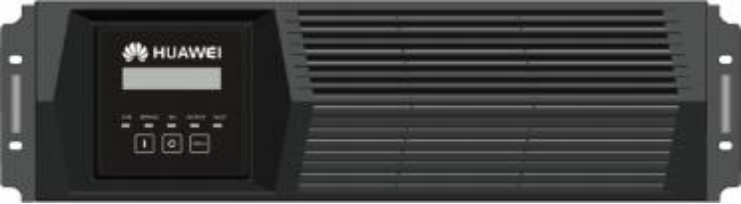

UPS2000-G1-(6kVA-10kVA)的前面板如图 2-2所示。

图2-2  前面板

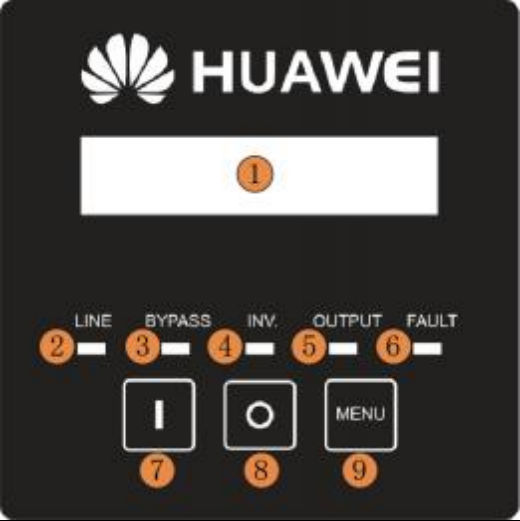

UPS2000-G1-(6kVA-10kVA)的 LCD 操作界面如图 2-3所示。

图2-3  LCD 操作界面

UPS2000-G1-(6kVA-10kVA)的 LCD 操作面板说明如表 2-2所示。

表2-2  操作面板定义

后面板

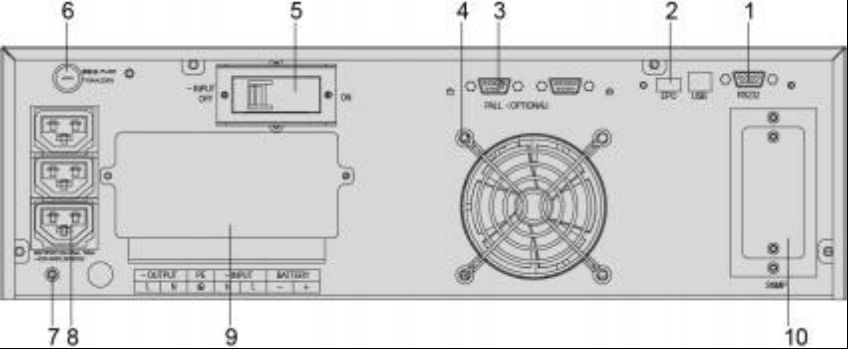

UPS2000-G1-6kVA 的后面板如图 2-4所示。

图2-4  UPS2000-G1-6kVA 后面板

（1）RS232                        （2）EPO                       （3）并联接口            （4）风扇

（5）市电输入空开     （6）保险丝          （7）防雷接地            （8）交流输出插座

（9）接线排盖板       （10）SNMP 盖板

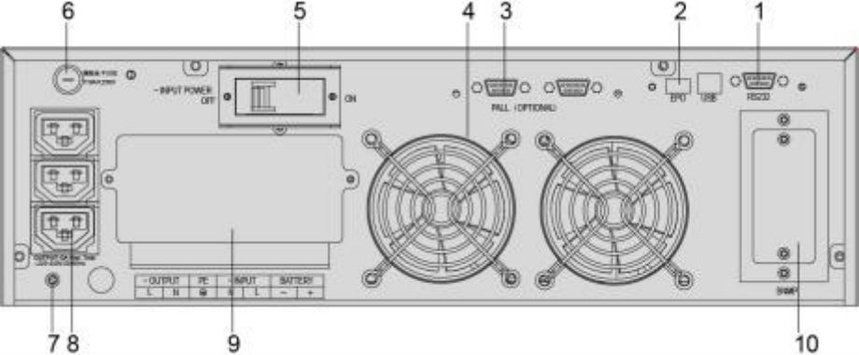

UPS2000-G1-10kVA 的后面板如图 2-5所示。

图2-5  UPS2000-G1-10kVA 后面板

（1）RS232                    （2）EPO                          （3）并联接口            （4）风扇

（5）市电输入空开   （6）保险丝           （7）防雷接地            （8）交流输出插座

（9）接线排盖板     （10）SNMP 盖板
