表 2-1 UPS 产品型号
具体型号 | 文中简称 | 备注 |
UPS2000-G-1KRTS | 1K-标机-机架-国标 | 当说明标准机和长延时机型的共性特性 与参数时，使用1kVA作为文中简称。 |
UPS2000-G-1KRTL | 1K-长机-机架-国标 |
UPS2000-G-2KRTS | 2K-标机-机架-国标 | 当说明标准机和长延时机型的共性特性 与参数时，使用2kVA作为文中简称。 |
UPS2000-G-2KRTL | 2K-长机-机架-国标 |
UPS2000-G-3KRTS | 3K-标机-机架-国标 | 当说明标准机和长延时机型的共性特性 与参数时，使用3kVA作为文中简称。 |
UPS2000-G-3KRTL | 3K-长机-机架-国标 |

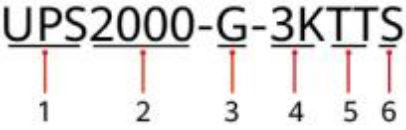

图 2-1 UPS 型号标识
表 2-2 UPS 型号说明
标识 | 含义 | 取值 |
1 | 产品大类 | UPS：Uninterruptible Power System缩写，表示UPS产品 |
2 | 产品系列 | 2000： P（容量） ≤ 20kVA |
标识 | 含义 | 取值 |
3 | 产品小类 | ● A：塔式机 ● G：机架机 |
4 | 输出容量 单位为VA（伏 安） | ● 1K：1kVA ● 2K：2kVA ● 3K：3kVA |
5 | 机器形态 | ● RT：表示塔式、机架互换 ● TT：表示纯塔式机 |
6 | 是否提供标配 电池包（可 选） | ● S：Standard的缩写，表示只提供标配电池包，可提供 标准备电时间的机型 ● L： Long的缩写，表示需要外置大容量电池包，提供长 时间备电时间的机型 |
2.2 工作原理

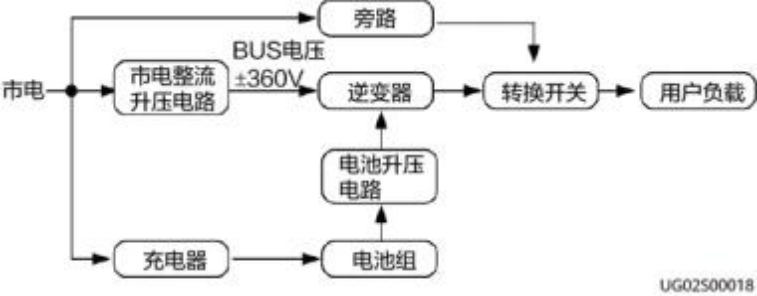

UPS工作原理框图如图2-2所示。
图 2-2 原理框图
2.3 产品结构
1kVA 、2kVA 、3kVA的机架式后视图如图2-3～图2-8所示。

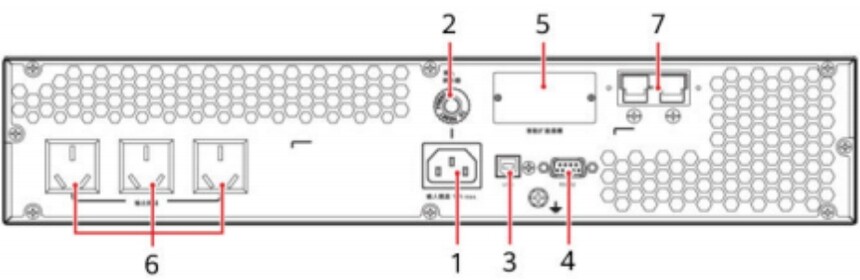

图 2-3 1kVA UPS 标机后视图
（ 1 ）市电输入插座（C14） （2）输入电路断路器
（3）USB接口a（支持安全保护机制） （4）RS232接口
（5）选配卡插槽 （6）输出插座（国标10A）
图 2-4 1kVA UPS 长机后视图
