华为MU02B, SMU02C 站点监控单元

监控模块SMU02B 、SMU02B1 、SMU02C（以下简称“SMU”）是一款体积小巧的高 端监控模块，支持对华为盒式和柜式电源系统进行监控管理。

SMU可以通过Web 、U2000-SPM网管、华为NetEco网管、第三方网管（支持SNMP协 议和电总协议）远程通信，方便用户远程管理多个站点的电源系统。

通过配置UIM02C 、UIM02D或UIM03D，可向用户提供传感器接口、 RS485接口、输 入/输出干接点接口，用于管理电源系统柜内环境和告警上报等。

通过配置NIM01C 、NIM01C3或CIM02C，可向用户提供GPRS天线接口、12V带电 COM接口，用于管理智能电子门锁、摄像头和告警上报等。

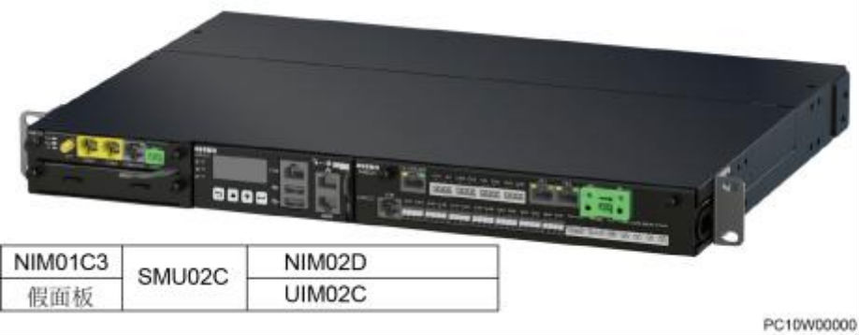

图 2-1 电源系统的典型配置图

2.2 特性列表

SMU支持如下特性：

●    支持实时检测电源系统的运行状态

–     交、直流信息检测

–     整流模块信息检测

–     电池信息检测

–     温控信息检测

–     环境温度、电池温度、环境温湿度、门磁、烟雾、水浸等环境信息检测

–     6路输入干接点状态检测

●    支持告警实时检测和上报

–     告警可关联到输出干接点。配置UIM02C时支持8路输出干接点，配置 UIM02D时支持12路输出干接点

–     告警分为紧急、重要、次要、提示4个级别

–     通过指示灯、告警音（可选择使能或禁止）提醒用户

–     5万条历史告警记录

●     支持多种远程管理

–     Web访问

–     NetEco网管

–     U2000-SPM网管

–     SNMP协议通信的网管

–     电总协议通信的网管

●    支持灵活的整流模块管理

–     可控制整流模块的输出电压

–     可控制整流模块的输出电流

–     可单独控制每个整流模块的开启和关闭

●     支持有效的节能管理

–     整流模块智能休眠管理

–     错峰用电

●     支持完善的电池管理

–     电池均充和浮充管理

–     电池快充管理

–     电池温度补偿

–     电池高温保护

–     电池测试管理

–     电池限流管理

–     电池低压下电保护

–     电池不平衡检测

–     电池剩余容量和备电时间预测

–     电池智能休眠

–     支持电池单体检测

●    支持智能的温度控制管理

可根据环境温度，动态调节风扇、交流空调、加热器等温控部件，使机柜内部温 度维持在适宜设备工作的温度范围内

●    支持智能的太阳能管理

可根据光照情况，智能调节太阳能、市电、电池轮换供电，以达到节能省电的目 的

●    支持灵活的可编程逻辑控制

可根据用户需要，选择任何信号（如：直流欠压、模块丢失、交流停电等），进 行“与”、“或”、“非”、“大于”、“小于”逻辑运算，运算结果输出到预 留的干接点，以满足用户个性化的站点控制需求

●    支持详尽的数据记录和性能统计

3面板与接口

文中出现的端口都支持安全保护机制。 MAC地址位于SMU顶盖。

3.1 监控模块 SMU02B

面板

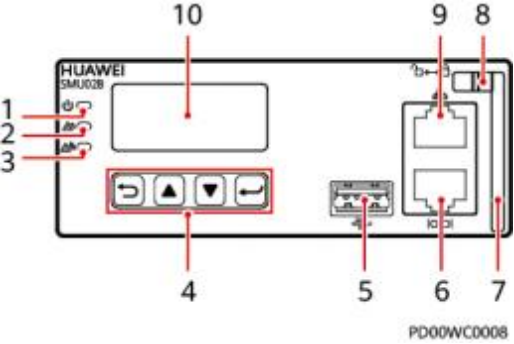

图 3-1 SMU02B 面板

（ 1 ）运行指示灯                       （2）次要告警指示灯                 （3）重要告警指示灯

（4）按键                                （5）USB接口（该端口支持安   （6）通信口RS485/RS232 全保护机制）

（ 7 ）把手                                 （8）拨销                                 （9）通信口FE

（ 10）液晶显示屏

指示灯

表 3-1 指示灯说明
