华为通信电源TP48200A-HD15D6 通信电源

TP48200A-HD15D6 是一体化通信电源系统，主要为室外覆盖 -48V 系列的通信设备 供、备电。机柜外观如图 2-1所示。

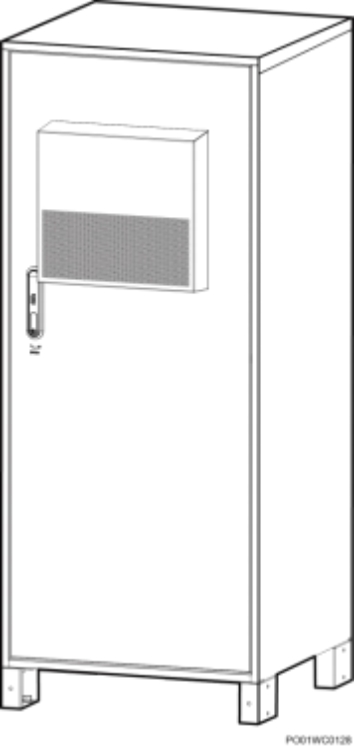

图2-1  机柜外观 华为通信电源TP48200A-HD15D6 通信电源

2.2 型号说明 华为通信电源TP48200A-HD15D6 通信电源

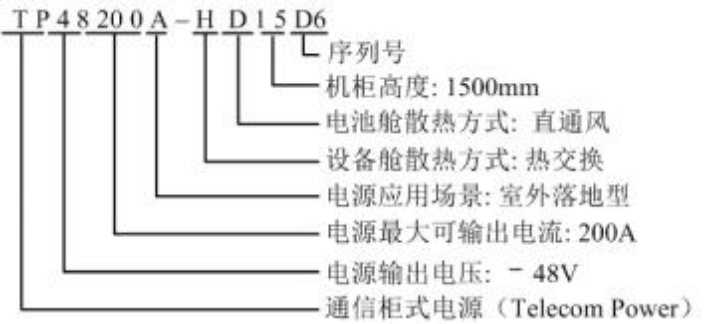

TP48200A-HD15D6 的型号说明如图 2-2所示。

图2-2  型号说明

2.4 工作原理 华为通信电源TP48200A-HD15D6 通信电源

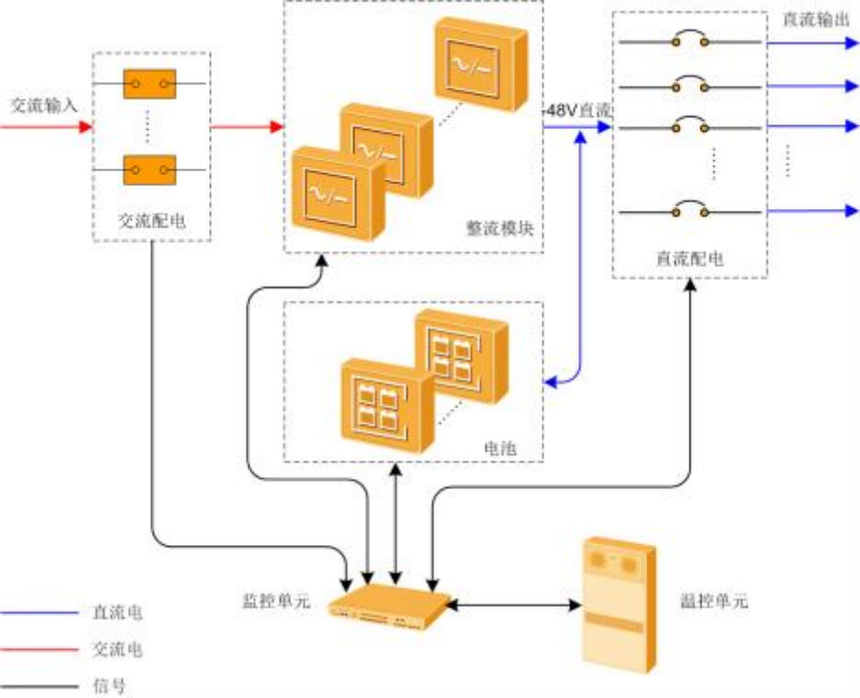

电源系统工作原理示意图如图 2-3所示，交流电通过交流配电单元进入整流模块；整 流模块将交流电转成 -48V 直流电，由直流配电单元分给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电  流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后， 整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制。如有异常， 及时上报告警信号。同时，监控单元根据传感器监测的温度，对温控单元进行控制与 调节，使柜内温度保持在适宜设备工作的范围之内。

图2-3  电源系统工作原理示意图

2.5 系统配置

TP48200A-HD15D6 电源系统的配置如表 2-1所示。

表2-1  系统配置

l A 类环境：指温湿度受控的室内（包括有人居住的房间）。

l B 类环境：指不受控环境，即温湿度不受控的房间内或一般的室外环境，包括只有简单遮 蔽，如遮阳棚，湿度偶然会达到 100％的情况。

l C 类环境：指海洋上环境，或者污染源附近的陆地室外和只有简单遮蔽的环境。污染源附近 是指距离盐水（如海洋、盐水湖）3.7 公里，距离冶炼厂、煤矿、热电厂等重污染源 3 公

里，距离化工、橡胶、电镀等中等污染源 2 公里，距离食品、皮革、采暖锅炉等轻污染源 1 公里。

l D 类环境：指距离海岸边 500m 之类的环境。属于 C 类环境中的一种特定场景。

3 部件介绍

3.1 内部结构

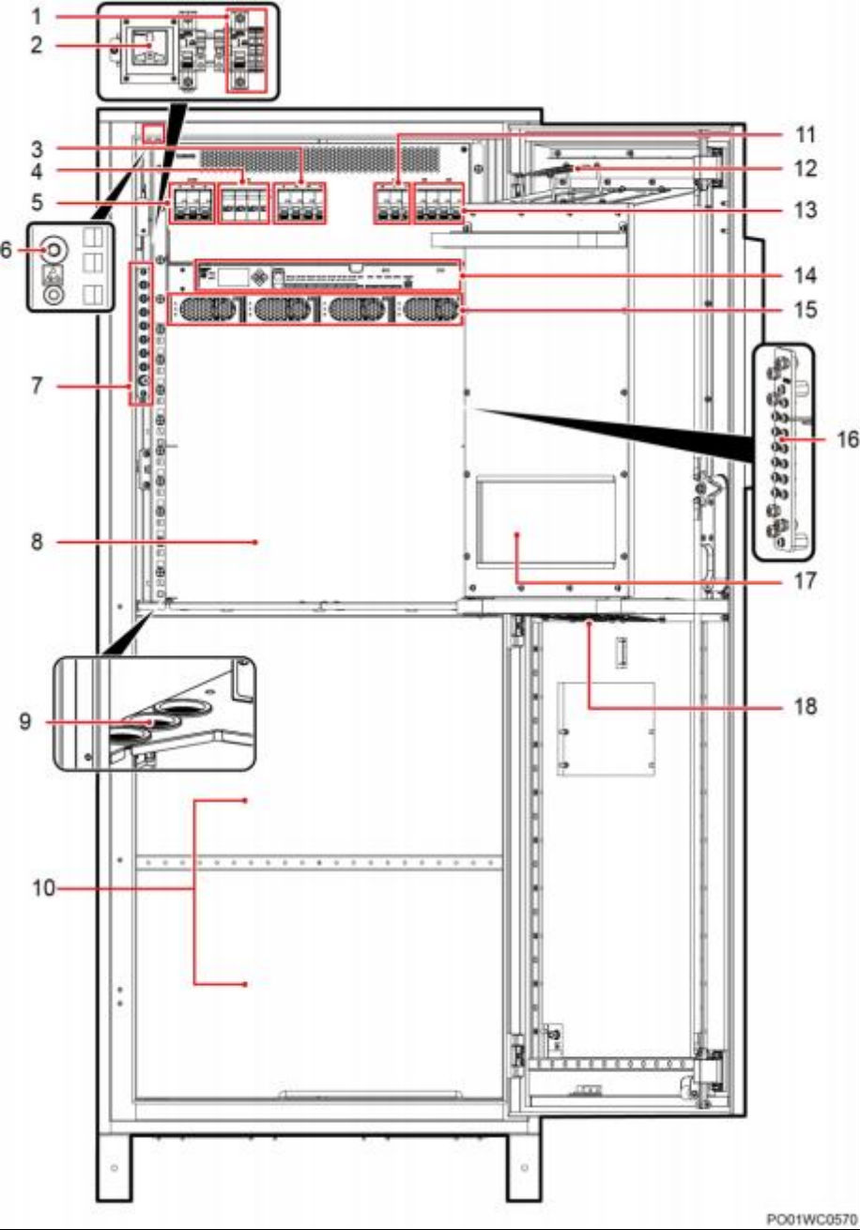

TP48200A-HD15D6 的内部结构如图 3-1所示。

图3-1  内部结构

（1）交流输出空开及端子  （2）维护插座           （3）次要负载支路空开

（4）交流防雷器          （5）交流输入空开       （6）静电接地点

（7）接地排              （8）用户设备安装空间   （9）走线孔

（10）电池安装空间       （11）重要负载支路空开  （12）内循环风扇

（13）电池空开           （14）监控单元          （15）整流模块安装空间

（16）RTN+母排          （17）热交换芯          （18）外循环风扇

3.2 配电单元

TP48200A-HD15D6 配电规格如表 3-1所示。

表3-1  配电规格
