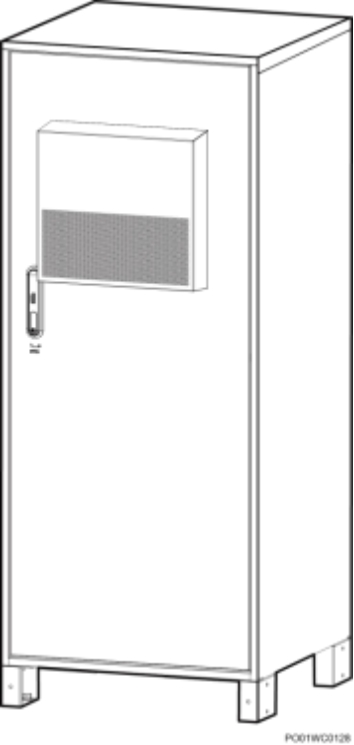

图2-1 TP48120A-HD15A1 & HD15A2 和 TP48200A-HD15A1 & HD15A2 机柜外观 华为通信电源TP48120A-HD15A1

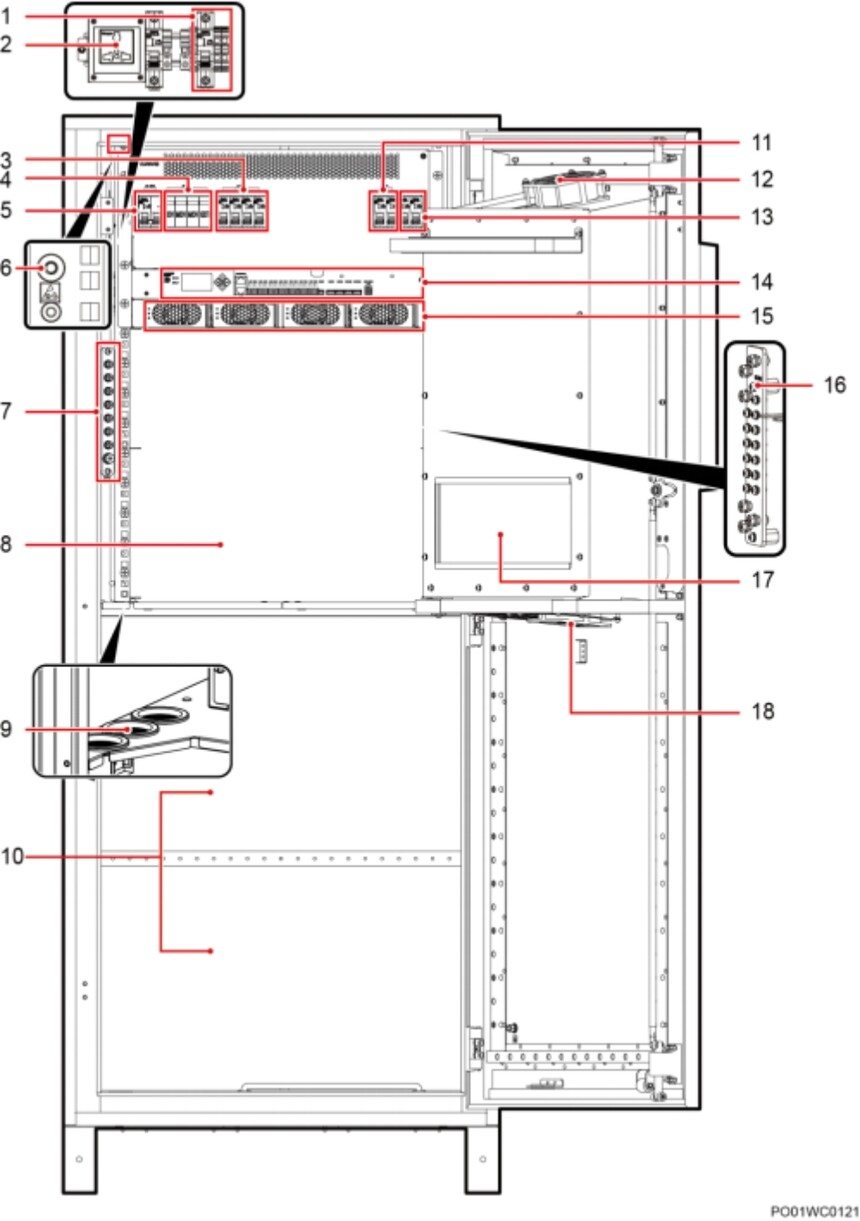

图3-1 TP48120A-HD15A1 内部结构图 华为通信电源TP48120A-HD15A1
（1）交流输出空开及端子 （2）维护插座 （3）次要负载支路空开
（4）交流防雷器 （5）交流输入空开 （6）静电环
（7）接地排 （8）用户设备安装空间 （9）走线孔
（10）电池安装空间 （11）重要负载支路空开 （12）内循环风扇
（13）电池空开 （14）监控单元 （15）整流模块
（16）RTN+母排 （17）热交换芯 （18）外循环风扇
TP48120A-HD15A1 、TP48120A-HD15A2 、TP48200A-HD15A1 、TP48200A-HD15A2 配电规格如表 3-1所示。
表3-1 配电规格
项目 | TP48120A- HD15A1 | TP48120A- HD15A2 | TP48200A- HD15A1 | TP48200A- HD15A2 |
输入制式 | 220V AC 单相 | 220/380V AC 三相四线兼容 220V AC 单相 |
交流输入 | 交流输入空开：63A/2P×1 | 交流输入空开：63A/3P×1 |
交流输出 | l 交流输出空 开：16A/1P × 1（预 留） l 1 路 16A 维 护插座 | l 交流输出空 开：16A/1P × 1（用于 加热盒） l 1 路 16A 维 护插座 | l 交流输出空 开：16A/1P × 1（预 留） l 1 路 16A 维 护插座 | l 交流输出空 开：16A/1P × 1（用于 加热盒） l 1 路 16A 维 护插座 |
电池支路 | 电池支路空开：63A/1P×2 | 电池支路空开：63A/2P×2 |
直流输出 | l 重要负载支路空开（BLVD）：16A/1P×2 l 次要负载支路空开（LLVD）：63A/1P×2 ，32A/1P×2 |
防雷器 | l 交流防雷器：标称雷击放电电流 20kA，最大雷击放电电流 40kA， 8/20us l 直流防雷器：差模 10kA/共模 20kA ，8/20us |
