华为UPS2000-A-3kVA

3.2 安装电池线缆（可选，长机操作）

连接长机与外置电池箱 （此步骤为长机可选，标机内置电池，无外接电池接口） 。电池箱安装详见

《UPS2000-A-(1kVA-3kVA) 电池箱 快速安装指南》。

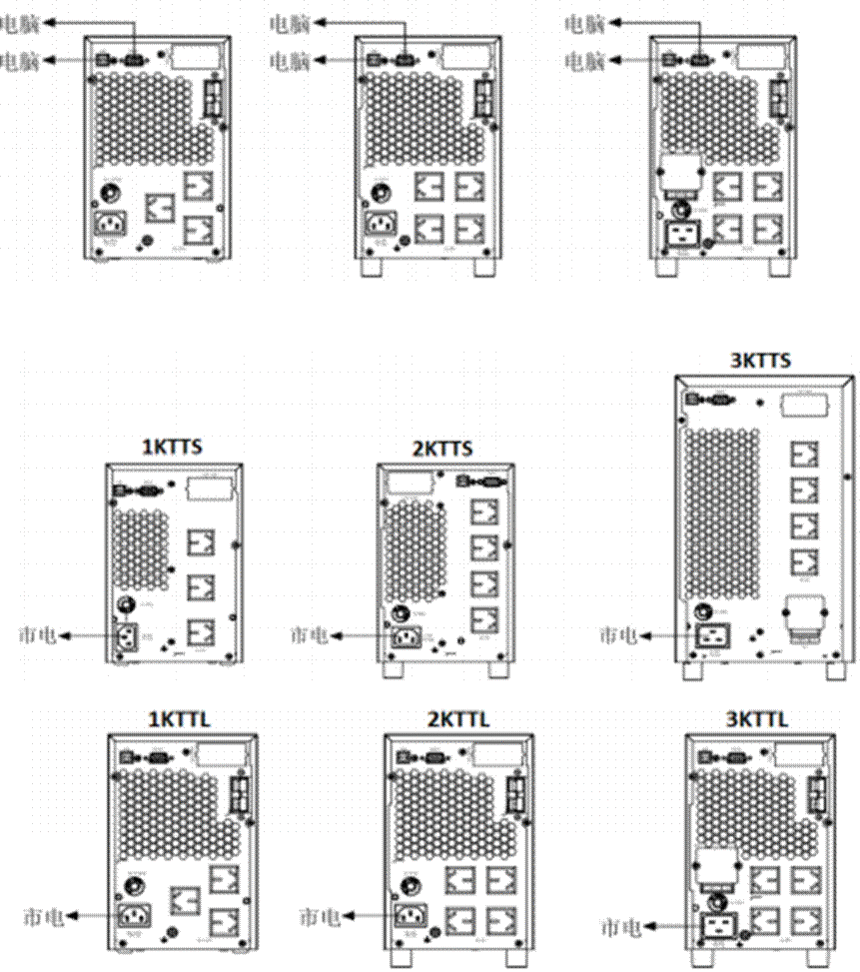

取出发货附件中的输入电源线缆，连接UPS的市电输入线缆。

4  安装选配卡

选配卡的具体安装步骤请参考《 RMS-SNMP01B SNMP卡 用户手册》 、《 RMS- RELAY01B 用户手册》、《 RMS-MODBUS01B 用户手册》。

1KTTS                              2KTTS

1KTTL                                    2KTTL                                         3KTTL

选配卡                                        选配卡                                              选配卡

5  安装后检查

6  操作与运行

开机/静音按键       选择按键      关机/输入按键

6.1  设置UPS关键参数

UPS上电后，首次启动， 请根据实际情况对输出电压、频率、电池等参数进行设置，参数设置具体 操作方法为：

a) 上电后UPS进入待机模式，按下面板上的“SELECT ”5秒，进入UPS设定模式。

b) 在UPS设置模式中，按“SELECT”3秒以上用来选择下一个选项，按“ON/MUTE ”3秒以上 用来选择上一个选项， 按“OFF/ENTER ”3秒以上用来确认选择； LCD显示文字含义详见第7   页7.1 LCD文字显示对照表。输出电压默认值为220V AC，可设置值包括：  200V AC 、208V   AC 、220V AC 、230V AC 、240V AC。频率默认值为AUT，可设置值包括50Hz 、60Hz、

AUT。电池容量标机不可设，长机默认18Ah，设定范围为18Ah ～999Ah。

6.2  UPS开启逆变

UPS上电之后，默认无输出。 按下前面板上的“ON/MUTE ”5秒以上 ，开启UPS逆变输出，系统 切换到逆变输出状态 ，UPS出厂默认逆变输出220V。

6.3  UPS关机

•  市电模式：按下“OFF/ENTER”按键2秒以上， UPS 会关闭逆变进入待机模式，如已设置并启 用旁路功能，则进入旁路模式。

•  电池模式：按下“OFF/ENTER”按键2秒以上， 便可关闭在电池模式下的UPS。
