华为PDC-0091V2ACIOA V100R001

a  机架安装

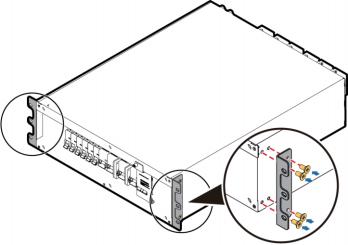

 安装挂耳。

 在机架上安装有两种方式，请根据实际情况操作。

方式1：浮动螺母+普通导轨。导轨下端平面对齐整U位的下边缘，分别在图示2 、5和8的位置安装浮动螺母，共6个。

1U

普通导轨—     o—— 整U位下边缘

方法2：可调节导轨（可选）+浮动螺母。

A.  确定安装位置：其中导轨总高度为2U。安装时导轨下端平面对齐需要安装的整U位的下边缘。

B.  将导轨前后两端的挂耳卡入对应的方孔条安装孔，并用M6 × 16的面板螺钉将导轨后端固定，调平滑道，导轨前端的 螺钉暂不安装。另外一侧导轨的安装方法完全相同。

C.  在两侧导轨(前端)上方安装浮动螺母，安装位置如下图所示。

2U

整U位

下边缘

左侧可调

节导轨

浮动螺母

 将设备放置于滑道上，用M6 × 16TM的螺钉通过挂耳上的安装孔将设备固定在机架上。

PDU

电池包

3U(选配件)

UPS  2U

3U(选配件)

 安装前面板，机架转塔式需要将前面板上的Logo逆时针旋转90 °。

 组装支撑座。两模块组装时应将连接扣对准插口，向插口轴向使力。

 每组设备需要安装两组支撑座，首先将支撑座平放在地上，确定两组支撑座的安装距离(≥280mm），然后将设备依次 放置于支撑座上，固定好。

  PDU在塔式安装完后，顶部和底部各有4个螺丝孔，需用橡胶堵头堵住（橡胶堵头随PDU发货）。

PDC-0091V2ACIOA   3U

电池包 （选配件）3U

橡胶堵头

 将PDU上的空开置于OFF。

 卸掉螺钉，取下接线排盖板。

 安装线缆。
